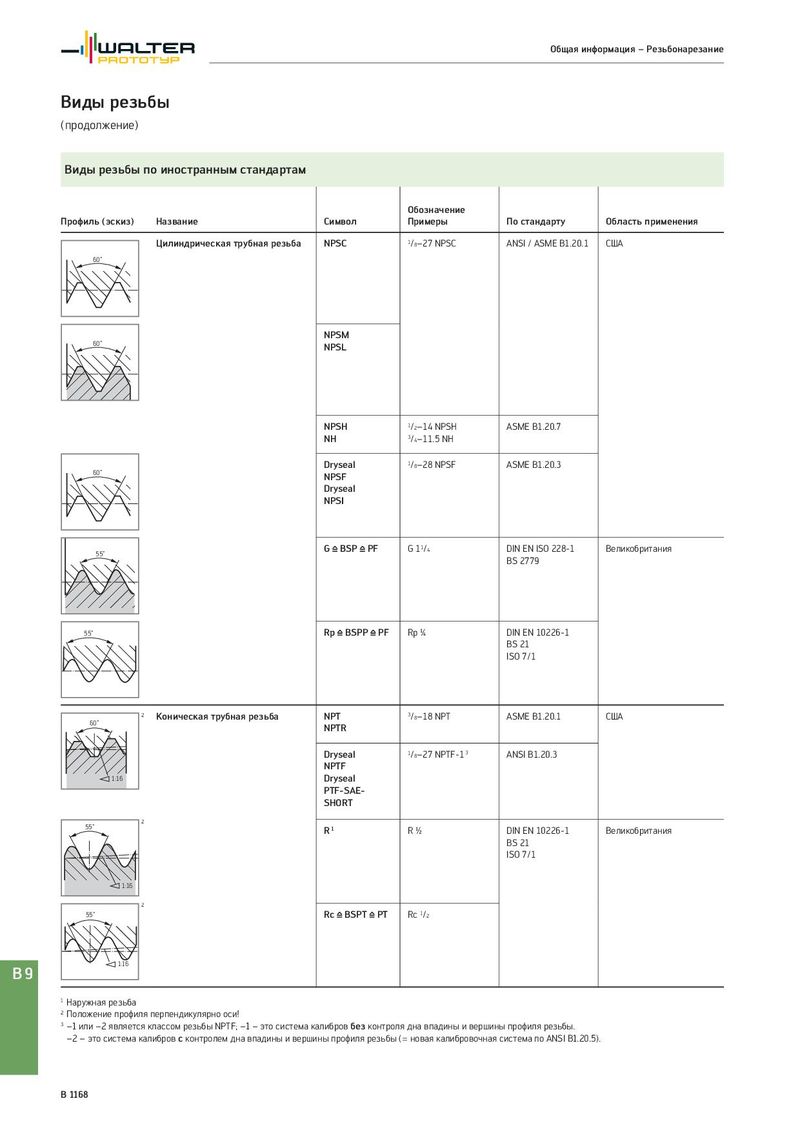

Общая информация – Резьбонарезание Виды резьбы (продолжение) Виды резьбы по иностранным стандартам Обозначение Профиль (эскиз) Название Символ Примеры По стандарту Область применения Цилиндрическая трубная резьба NPSC 1/8–27 NPSC ANSI / ASME B1.20.1 США 60˚ NPSM 60˚ NPSL NPSH 1/2–14 NPSH ASME B1.20.7 NH 3/4–11.5 NH Dryseal 1/8–28 NPSF ASME B1.20.3 60˚ NPSF Dryseal NPSI 55˚ G BSP PF G 11/4 DIN EN ISO 228-1 Великобритания BS 2779 55˚ Rp BSPP PF Rp ¼ DIN EN 10226-1 BS 21 ISO 7/1 2 Коническая трубная резьба NPT 3/8–18 NPT ASME B1.20.1 США 60˚ NPTR Dryseal 1/8–27 NPTF-1 3 ANSI B1.20.3 NPTF 1:16 Dryseal PTF-SAE- SHORT 2 55˚ R1 R½ DIN EN 10226-1 Великобритания BS 21 ISO 7/1 1:16 2 55˚ Rc BSPT PT Rc 1/2 1:16 B9 1 Наружная резьба 2 Положение профиля перпендикулярно оси! 3 –1 или –2 является классом резьбы NPTF; –1 – это система калибров без контроля дна впадины и вершины профиля резьбы. –2 – это система калибров с контролем дна впадины и вершины профиля резьбы (= новая калибровочная система по ANSI B1.20.5). B 1168
