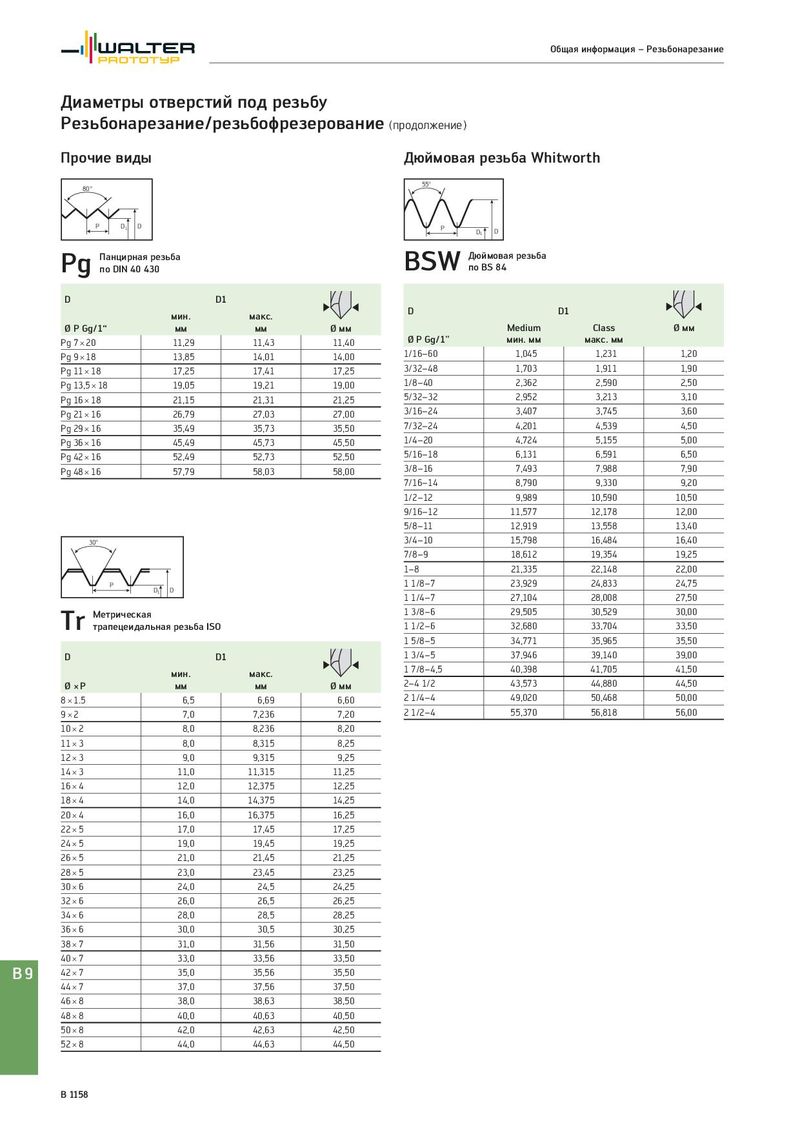

Общий каталог Walter 2017 - страница 1672

Общая информация – Резьбонарезание Диаметры отверстий под резьбу Резьбонарезание/резьбофрезерование (продолжение) Прочие виды Дюймовая резьба Whitworth 80° 55° P D1 D P D1 D Pg Панцирная резьба BSW Дюймовая резьба по DIN 40 430 по BS 84 D D1 мин. макс. D D1 Ø P Gg/1“ мм мм Ø мм Medium Class Ø мм Pg 7 × 20 11,29 11,43 11,40 Ø P Gg/1" мин. мм макс. мм Pg 9 × 18 13,85 14,01 14,00 1/16–60 1,045 1,231 1,20 Pg 11 × 18 17,25 17,41 17,25 3/32–48 1,703 1,911 1,90 Pg 13,5 × 18 19,05 19,21 19,00 1/8–40 2,362 2,590 2,50 Pg 16 × 18 21,15 21,31 21,25 5/32–32 2,952 3,213 3,10 Pg 21 × 16 26,79 27,03 27,00 3/16–24 3,407 3,745 3,60 Pg 29 × 16 35,49 35,73 35,50 7/32–24 4,201 4,539 4,50 Pg 36 × 16 45,49 45,73 45,50 1/4–20 4,724 5,155 5,00 Pg 42 × 16 52,49 52,73 52,50 5/16–18 6,131 6,591 6,50 Pg 48 × 16 57,79 58,03 58,00 3/8–16 7,493 7,988 7,90 7/16–14 8,790 9,330 9,20 1/2–12 9,989 10,590 10,50 9/16–12 11,577 12,178 12,00 5/8–11 12,919 13,558 13,40 30° 3/4–10 15,798 16,484 16,40 7/8–9 18,612 19,354 19,25 1–8 21,335 22,148 22,00 P D1 D 1 1/8–7 23,929 24,833 24,75 1 1/4–7 27,104 28,008 27,50 Tr Метрическая 1 3/8–6 29,505 30,529 30,00 трапецеидальная резьба ISO 1 1/2–6 32,680 33,704 33,50 1 5/8–5 34,771 35,965 35,50 D D1 1 3/4–5 37,946 39,140 39,00 мин. макс. 1 7/8–4,5 40,398 41,705 41,50 Ø ×P мм мм Ø мм 2–4 1/2 43,573 44,880 44,50 8 × 1.5 6,5 6,69 6,60 2 1/4–4 49,020 50,468 50,00 9×2 7,0 7,236 7,20 2 1/2–4 55,370 56,818 56,00 10 × 2 8,0 8,236 8,20 11 × 3 8,0 8,315 8,25 12 × 3 9,0 9,315 9,25 14 × 3 11,0 11,315 11,25 16 × 4 12,0 12,375 12,25 18 × 4 14,0 14,375 14,25 20 × 4 16,0 16,375 16,25 22 × 5 17,0 17,45 17,25 24 × 5 19,0 19,45 19,25 26 × 5 21,0 21,45 21,25 28 × 5 23,0 23,45 23,25 30 × 6 24,0 24,5 24,25 32 × 6 26,0 26,5 26,25 34 × 6 28,0 28,5 28,25 36 × 6 30,0 30,5 30,25 38 × 7 31,0 31,56 31,50 40 × 7 33,0 33,56 33,50 B9 42 × 7 35,0 35,56 35,50 44 × 7 37,0 37,56 37,50 46 × 8 38,0 38,63 38,50 48 × 8 40,0 40,63 40,50 50 × 8 42,0 42,63 42,50 52 × 8 44,0 44,63 44,50 B 1158
