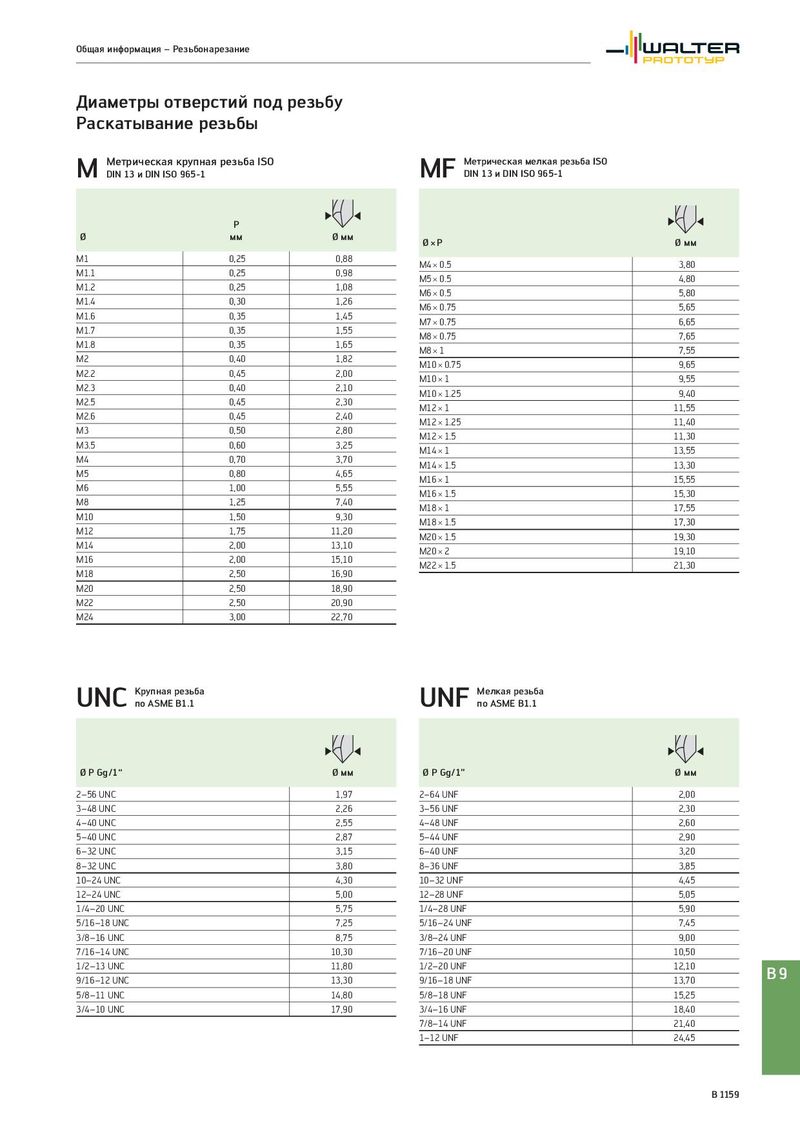

Общая информация – Резьбонарезание Диаметры отверстий под резьбу Раскатывание резьбы M Метрическая крупная резьба ISO MF Метрическая мелкая резьба ISO DIN 13 и DIN ISO 965-1 DIN 13 и DIN ISO 965-1 P Ø мм Ø мм Ø×P Ø мм M1 0,25 0,88 M4 × 0.5 3,80 M1.1 0,25 0,98 M5 × 0.5 4,80 M1.2 0,25 1,08 M6 × 0.5 5,80 M1.4 0,30 1,26 M6 × 0.75 5,65 M1.6 0,35 1,45 M7 × 0.75 6,65 M1.7 0,35 1,55 M8 × 0.75 7,65 M1.8 0,35 1,65 M8 × 1 7,55 M2 0,40 1,82 M10 × 0.75 9,65 M2.2 0,45 2,00 M10 × 1 9,55 M2.3 0,40 2,10 M10 × 1.25 9,40 M2.5 0,45 2,30 M12 × 1 11,55 M2.6 0,45 2,40 M12 × 1.25 11,40 M3 0,50 2,80 M12 × 1.5 11,30 M3.5 0,60 3,25 M14 × 1 13,55 M4 0,70 3,70 M14 × 1.5 13,30 M5 0,80 4,65 M16 × 1 15,55 M6 1,00 5,55 M16 × 1.5 15,30 M8 1,25 7,40 M18 × 1 17,55 M10 1,50 9,30 M18 × 1.5 17,30 M12 1,75 11,20 M20 × 1.5 19,30 M14 2,00 13,10 M20 × 2 19,10 M16 2,00 15,10 M22 × 1.5 21,30 M18 2,50 16,90 M20 2,50 18,90 M22 2,50 20,90 M24 3,00 22,70 UNC Крупная резьба UNF Мелкая резьба по ASME B1.1 по ASME B1.1 Ø P Gg/1“ Ø мм Ø P Gg/1” Ø мм 2–56 UNC 1,97 2–64 UNF 2,00 3–48 UNC 2,26 3–56 UNF 2,30 4–40 UNC 2,55 4–48 UNF 2,60 5–40 UNC 2,87 5–44 UNF 2,90 6–32 UNC 3,15 6–40 UNF 3,20 8–32 UNC 3,80 8–36 UNF 3,85 10–24 UNC 4,30 10–32 UNF 4,45 12–24 UNC 5,00 12–28 UNF 5,05 1/4–20 UNC 5,75 1/4–28 UNF 5,90 5/16–18 UNC 7,25 5/16–24 UNF 7,45 3/8–16 UNC 8,75 3/8–24 UNF 9,00 7/16–14 UNC 10,30 7/16–20 UNF 10,50 1/2–13 UNC 11,80 1/2–20 UNF 12,10 B9 9/16–12 UNC 13,30 9/16–18 UNF 13,70 5/8–11 UNC 14,80 5/8–18 UNF 15,25 3/4–10 UNC 17,90 3/4–16 UNF 18,40 7/8–14 UNF 21,40 1–12 UNF 24,45 B 1159
