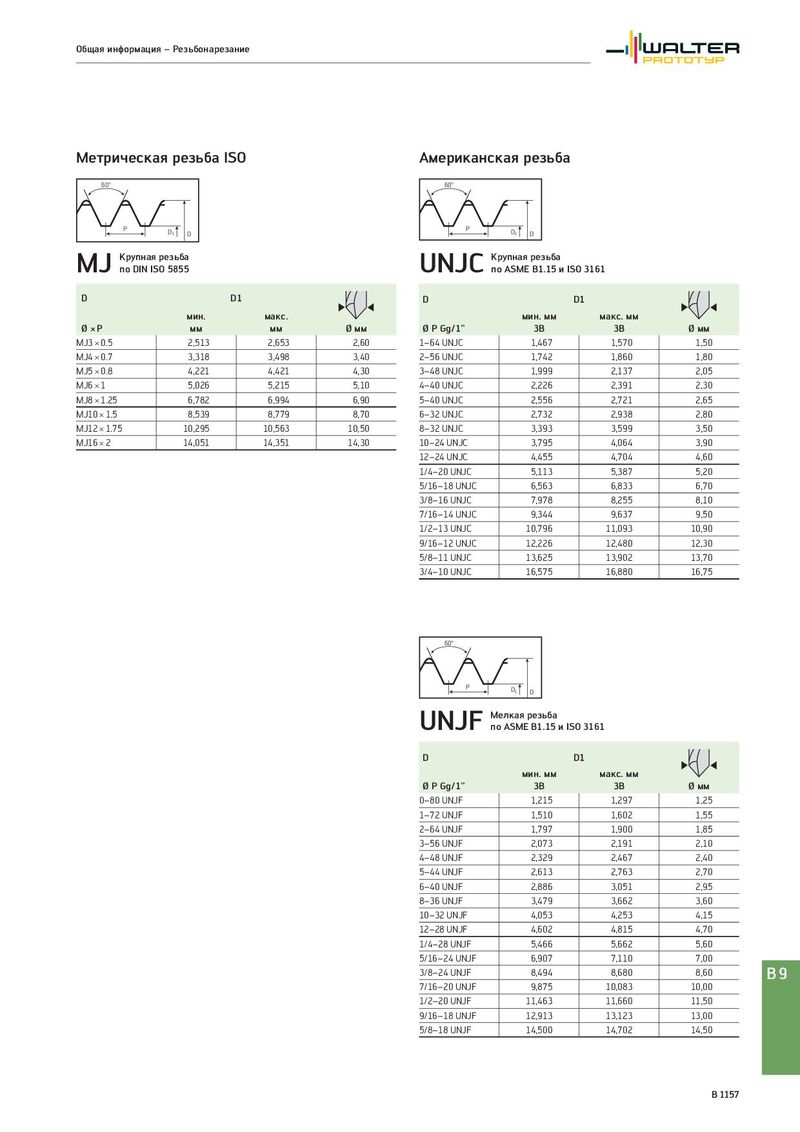

Общая информация – Резьбонарезание Метрическая резьба ISO Американская резьба 60° 60° P D1 D P D1 D MJ Крупная резьба UNJC Крупная резьба по DIN ISO 5855 по ASME B1.15 и ISO 3161 D D1 D D1 мин. макс. мин. мм макс. мм Ø ×P мм мм Ø мм Ø P Gg/1" 3B 3B Ø мм MJ3 × 0.5 2,513 2,653 2,60 1–64 UNJC 1,467 1,570 1,50 MJ4 × 0.7 3,318 3,498 3,40 2–56 UNJC 1,742 1,860 1,80 MJ5 × 0.8 4,221 4,421 4,30 3–48 UNJC 1,999 2,137 2,05 MJ6 × 1 5,026 5,215 5,10 4–40 UNJC 2,226 2,391 2,30 MJ8 × 1.25 6,782 6,994 6,90 5–40 UNJC 2,556 2,721 2,65 MJ10 × 1.5 8,539 8,779 8,70 6–32 UNJC 2,732 2,938 2,80 MJ12 × 1.75 10,295 10,563 10,50 8–32 UNJC 3,393 3,599 3,50 MJ16 × 2 14,051 14,351 14,30 10–24 UNJC 3,795 4,064 3,90 12–24 UNJC 4,455 4,704 4,60 1/4–20 UNJC 5,113 5,387 5,20 5/16–18 UNJC 6,563 6,833 6,70 3/8–16 UNJC 7,978 8,255 8,10 7/16–14 UNJC 9,344 9,637 9,50 1/2–13 UNJC 10,796 11,093 10,90 9/16–12 UNJC 12,226 12,480 12,30 5/8–11 UNJC 13,625 13,902 13,70 3/4–10 UNJC 16,575 16,880 16,75 60° P D1 D UNJF Мелкая резьба по ASME B1.15 и ISO 3161 D D1 мин. мм макс. мм Ø P Gg/1" 3B 3B Ø мм 0–80 UNJF 1,215 1,297 1,25 1–72 UNJF 1,510 1,602 1,55 2–64 UNJF 1,797 1,900 1,85 3–56 UNJF 2,073 2,191 2,10 4–48 UNJF 2,329 2,467 2,40 5–44 UNJF 2,613 2,763 2,70 6–40 UNJF 2,886 3,051 2,95 8–36 UNJF 3,479 3,662 3,60 10–32 UNJF 4,053 4,253 4,15 12–28 UNJF 4,602 4,815 4,70 1/4–28 UNJF 5,466 5,662 5,60 5/16–24 UNJF 6,907 7,110 7,00 3/8–24 UNJF 8,494 8,680 8,60 B9 7/16–20 UNJF 9,875 10,083 10,00 1/2–20 UNJF 11,463 11,660 11,50 9/16–18 UNJF 12,913 13,123 13,00 5/8–18 UNJF 14,500 14,702 14,50 B 1157
