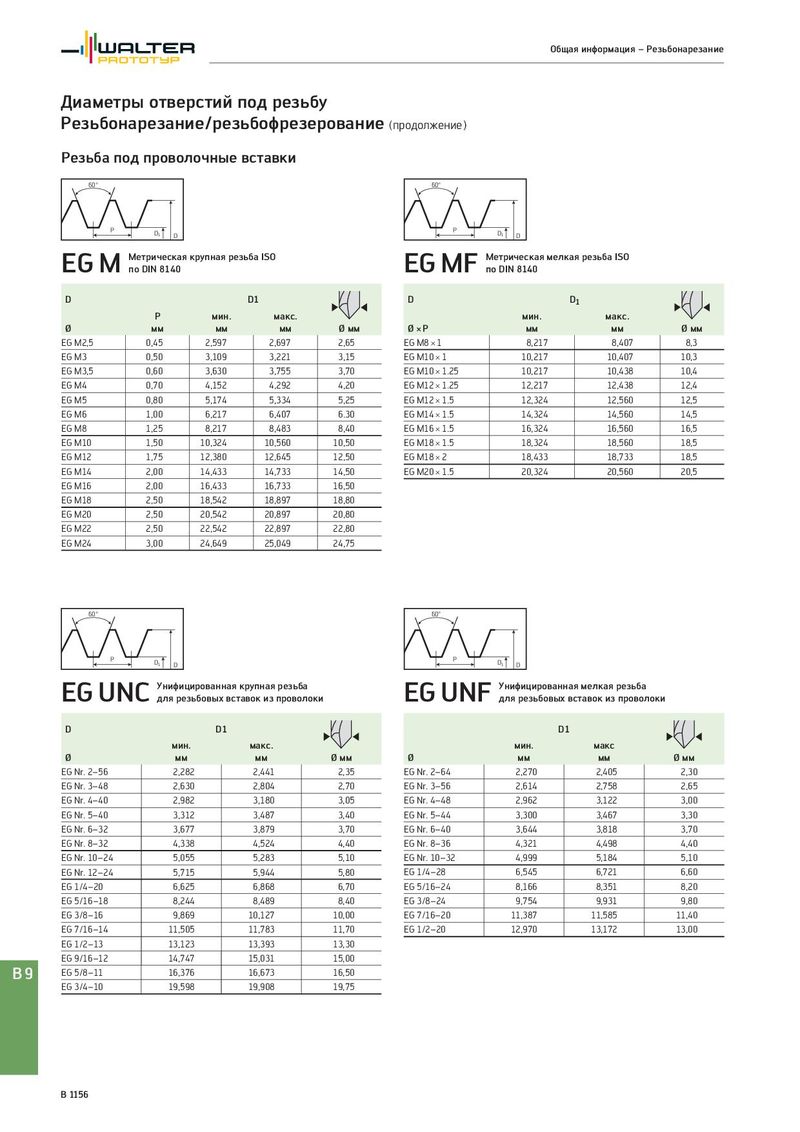

Общая информация – Резьбонарезание Диаметры отверстий под резьбу Резьбонарезание/резьбофрезерование (продолжение) Резьба под проволочные вставки 60° 60° P D1 P D1 D D EG M Метрическая крупная резьба ISO EG MF Метрическая мелкая резьба ISO по DIN 8140 по DIN 8140 D D1 D D1 P мин. макс. мин. макс. Ø мм мм мм Ø мм Ø ×P мм мм Ø мм EG M2,5 0,45 2,597 2,697 2,65 EG M8 × 1 8,217 8,407 8,3 EG M3 0,50 3,109 3,221 3,15 EG M10 × 1 10,217 10,407 10,3 EG M3,5 0,60 3,630 3,755 3,70 EG M10 × 1.25 10,217 10,438 10,4 EG M4 0,70 4,152 4,292 4,20 EG M12 × 1.25 12,217 12,438 12,4 EG M5 0,80 5,174 5,334 5,25 EG M12 × 1.5 12,324 12,560 12,5 EG M6 1,00 6,217 6,407 6.30 EG M14 × 1.5 14,324 14,560 14,5 EG M8 1,25 8,217 8,483 8,40 EG M16 × 1.5 16,324 16,560 16,5 EG M10 1,50 10,324 10,560 10,50 EG M18 × 1.5 18,324 18,560 18,5 EG M12 1,75 12,380 12,645 12,50 EG M18 × 2 18,433 18,733 18,5 EG M14 2,00 14,433 14,733 14,50 EG M20 × 1.5 20,324 20,560 20,5 EG M16 2,00 16,433 16,733 16,50 EG M18 2,50 18,542 18,897 18,80 EG M20 2,50 20,542 20,897 20,80 EG M22 2,50 22,542 22,897 22,80 EG M24 3,00 24,649 25,049 24,75 60° 60° P D1 P D1 D D EG UNC Унифицированная крупная резьба EG UNF Унифицированная мелкая резьба для резьбовых вставок из проволоки для резьбовых вставок из проволоки D D1 D1 мин. макс. мин. макс Ø мм мм Ø мм Ø мм мм Ø мм EG Nr. 2–56 2,282 2,441 2,35 EG Nr. 2–64 2,270 2,405 2,30 EG Nr. 3–48 2,630 2,804 2,70 EG Nr. 3–56 2,614 2,758 2,65 EG Nr. 4–40 2,982 3,180 3,05 EG Nr. 4–48 2,962 3,122 3,00 EG Nr. 5–40 3,312 3,487 3,40 EG Nr. 5–44 3,300 3,467 3,30 EG Nr. 6–32 3,677 3,879 3,70 EG Nr. 6–40 3,644 3,818 3,70 EG Nr. 8–32 4,338 4,524 4,40 EG Nr. 8–36 4,321 4,498 4,40 EG Nr. 10–24 5,055 5,283 5,10 EG Nr. 10–32 4,999 5,184 5,10 EG Nr. 12–24 5,715 5,944 5,80 EG 1/4–28 6,545 6,721 6,60 EG 1/4–20 6,625 6,868 6,70 EG 5/16–24 8,166 8,351 8,20 EG 5/16–18 8,244 8,489 8,40 EG 3/8–24 9,754 9,931 9,80 EG 3/8–16 9,869 10,127 10,00 EG 7/16–20 11,387 11,585 11,40 EG 7/16–14 11,505 11,783 11,70 EG 1/2–20 12,970 13,172 13,00 EG 1/2–13 13,123 13,393 13,30 EG 9/16–12 14,747 15,031 15,00 B9 EG 5/8–11 16,376 16,673 16,50 EG 3/4–10 19,598 19,908 19,75 B 1156
