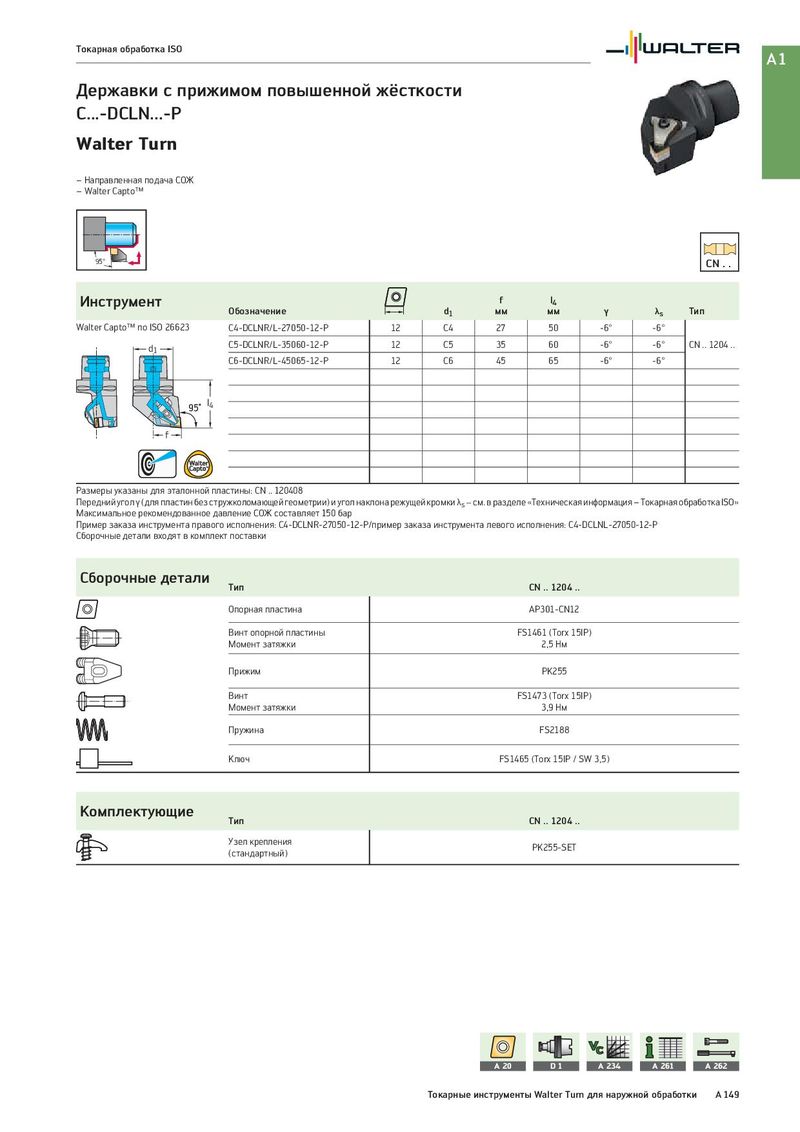

Токарная обработка ISO A1 Державки с прижимом повышенной жёсткости C...-DCLN...-P Walter Turn – Направленная подача СОЖ – Walter Capto™ 95° CN . . Инструмент f l4 Обозначение d1 мм мм γ λs Тип Walter Capto™ по ISO 26623 C4-DCLNR/L-27050-12-P 12 C4 27 50 -6° -6° d1 C5-DCLNR/L-35060-12-P 12 C5 35 60 -6° -6° CN .. 1204 .. C6-DCLNR/L-45065-12-P 12 C6 45 65 -6° -6° l4 f Размеры указаны для эталонной пластины: CN .. 120408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Максимальное рекомендованное давление СОЖ составляет 150 бар Пример заказа инструмента правого исполнения: C4-DCLNR-27050-12-P/пример заказа инструмента левого исполнения: C4-DCLNL-27050-12-P Сборочные детали входят в комплект поставки Сборочные детали Тип CN .. 1204 .. Опорная пластина AP301-CN12 Винт опорной пластины FS1461 (Torx 15IP) Момент затяжки 2,5 Нм Прижим PK255 Винт FS1473 (Torx 15IP) Момент затяжки 3,9 Нм Пружина FS2188 Ключ FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип CN .. 1204 .. Узел крепления PK255-SET (стандартный) A 20 D1 A 234 A 261 A 262 Токарные инструменты Walter Turn для наружной обработки A 149
