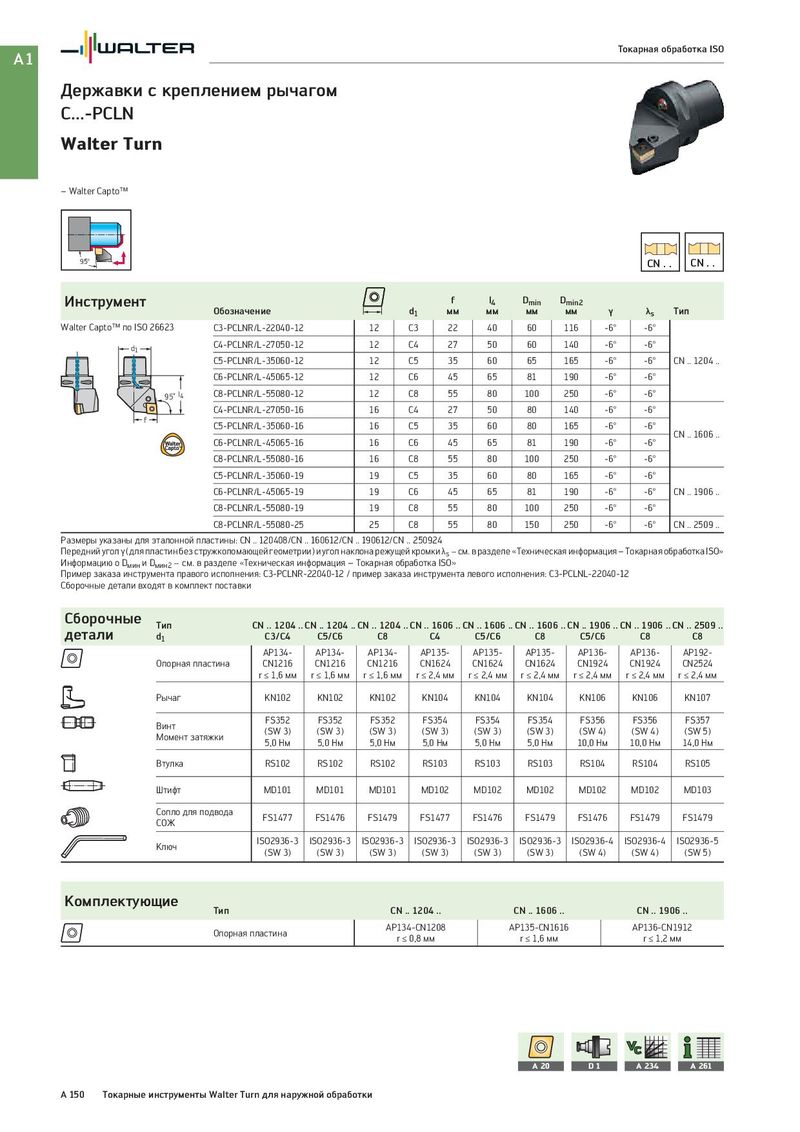

Общий каталог Walter 2017 - страница 166

A1 Токарная обработка ISO Державки с креплением рычагом C...-PCLN Walter Turn – Walter Capto™ 95° CN . . CN . . Инструмент f l4 Dmin Dmin2 Обозначение d1 мм мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C3-PCLNR/L-22040-12 12 C3 22 40 60 116 -6° -6° d1 C4-PCLNR/L-27050-12 12 C4 27 50 60 140 -6° -6° C5-PCLNR/L-35060-12 12 C5 35 60 65 165 -6° -6° CN .. 1204 .. C6-PCLNR/L-45065-12 12 C6 45 65 81 190 -6° -6° 95˚ l4 C8-PCLNR/L-55080-12 12 C8 55 80 100 250 -6° -6° C4-PCLNR/L-27050-16 16 C4 27 50 80 140 -6° -6° f C5-PCLNR/L-35060-16 16 C5 35 60 80 165 -6° -6° CN .. 1606 .. C6-PCLNR/L-45065-16 16 C6 45 65 81 190 -6° -6° C8-PCLNR/L-55080-16 16 C8 55 80 100 250 -6° -6° C5-PCLNR/L-35060-19 19 C5 35 60 80 165 -6° -6° C6-PCLNR/L-45065-19 19 C6 45 65 81 190 -6° -6° CN .. 1906 .. C8-PCLNR/L-55080-19 19 C8 55 80 100 250 -6° -6° C8-PCLNR/L-55080-25 25 C8 55 80 150 250 -6° -6° CN .. 2509 .. Размеры указаны для эталонной пластины: CN .. 120408/CN .. 160612/CN .. 190612/CN .. 250924 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Информацию о Dмин и Dмин2 − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: C3-PCLNR-22040-12 / пример заказа инструмента левого исполнения: C3-PCLNL-22040-12 Сборочные детали входят в комплект поставки Сборочные Тип CN .. 1204 .. CN .. 1204 .. CN .. 1204 .. CN .. 1606 .. CN .. 1606 .. CN .. 1606 .. CN .. 1906 .. CN .. 1906 .. CN .. 2509 .. детали d1 C3/C4 C5/C6 C8 C4 C5/C6 C8 C5/C6 C8 C8 AP134- AP134- AP134- AP135- AP135- AP135- AP136- AP136- AP192- Опорная пластина CN1216 CN1216 CN1216 CN1624 CN1624 CN1624 CN1924 CN1924 CN2524 r ≤ 1,6 мм r ≤ 1,6 мм r ≤ 1,6 мм r ≤ 2,4 мм r ≤ 2,4 мм r ≤ 2,4 мм r ≤ 2,4 мм r ≤ 2,4 мм r ≤ 2,4 мм Рычаг KN102 KN102 KN102 KN104 KN104 KN104 KN106 KN106 KN107 Винт FS352 FS352 FS352 FS354 FS354 FS354 FS356 FS356 FS357 Момент затяжки (SW 3) (SW 3) (SW 3) (SW 3) (SW 3) (SW 3) (SW 4) (SW 4) (SW 5) 5,0 Нм 5,0 Нм 5,0 Нм 5,0 Нм 5,0 Нм 5,0 Нм 10,0 Нм 10,0 Нм 14,0 Нм Втулка RS102 RS102 RS102 RS103 RS103 RS103 RS104 RS104 RS105 Штифт MD101 MD101 MD101 MD102 MD102 MD102 MD102 MD102 MD103 Сопло для подвода FS1477 FS1476 FS1479 FS1477 FS1476 FS1479 FS1476 FS1479 FS1479 СОЖ Ключ ISO2936-3 ISO2936-3 ISO2936-3 ISO2936-3 ISO2936-3 ISO2936-3 ISO2936-4 ISO2936-4 ISO2936-5 (SW 3) (SW 3) (SW 3) (SW 3) (SW 3) (SW 3) (SW 4) (SW 4) (SW 5) Комплектующие Тип CN .. 1204 .. CN .. 1606 .. CN .. 1906 .. Опорная пластина AP134-CN1208 AP135-CN1616 AP136-CN1912 r ≤ 0,8 мм r ≤ 1,6 мм r ≤ 1,2 мм A 20 D1 A 234 A 261 A 150 Токарные инструменты Walter Turn для наружной обработки
