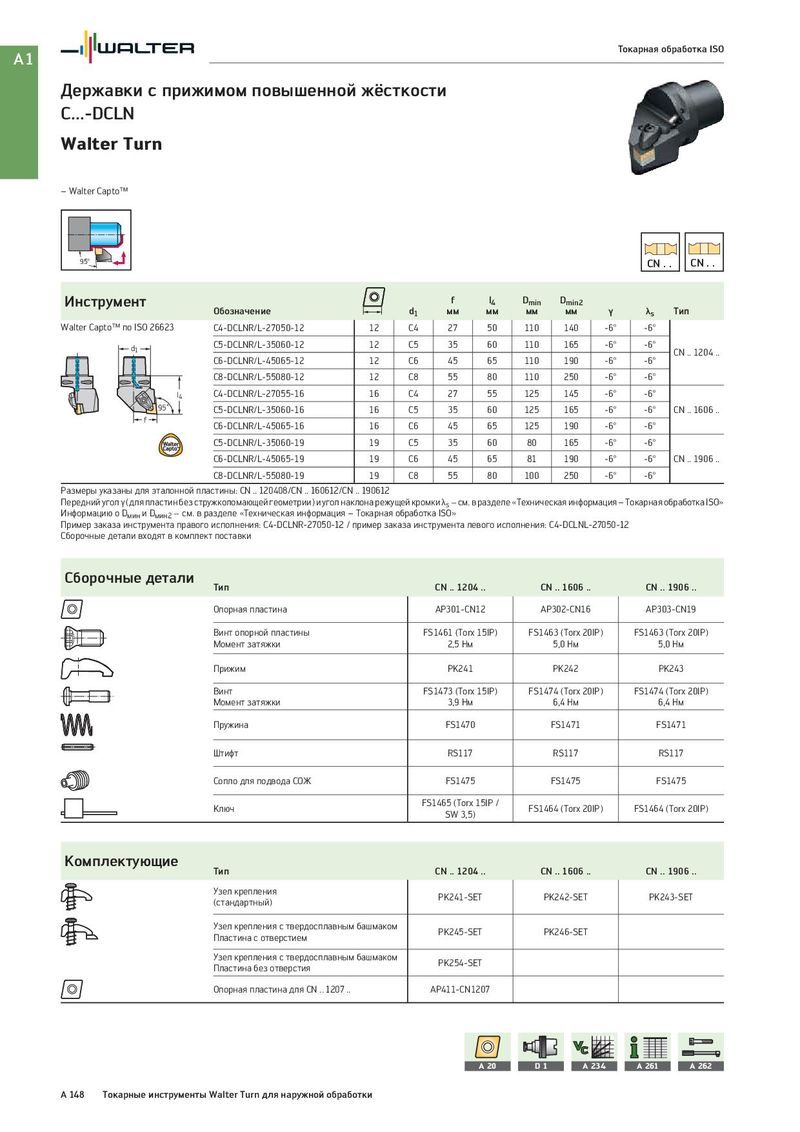

Общий каталог Walter 2017 - страница 164

A1 Токарная обработка ISO Державки с прижимом повышенной жёсткости C...-DCLN Walter Turn – Walter Capto™ 95° CN . . CN . . Инструмент f l4 Dmin Dmin2 Обозначение d1 мм мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C4-DCLNR/L-27050-12 12 C4 27 50 110 140 -6° -6° d1 C5-DCLNR/L-35060-12 12 C5 35 60 110 165 -6° -6° CN .. 1204 .. C6-DCLNR/L-45065-12 12 C6 45 65 110 190 -6° -6° C8-DCLNR/L-55080-12 12 C8 55 80 110 250 -6° -6° l4 C4-DCLNR/L-27055-16 16 C4 27 55 125 145 -6° -6° 95˚ C5-DCLNR/L-35060-16 16 C5 35 60 125 165 -6° -6° CN .. 1606 .. f C6-DCLNR/L-45065-16 16 C6 45 65 125 190 -6° -6° C5-DCLNR/L-35060-19 19 C5 35 60 80 165 -6° -6° C6-DCLNR/L-45065-19 19 C6 45 65 81 190 -6° -6° CN .. 1906 .. C8-DCLNR/L-55080-19 19 C8 55 80 100 250 -6° -6° Размеры указаны для эталонной пластины: CN .. 120408/CN .. 160612/CN .. 190612 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Информацию о Dмин и Dмин2 − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: C4-DCLNR-27050-12 / пример заказа инструмента левого исполнения: C4-DCLNL-27050-12 Сборочные детали входят в комплект поставки Сборочные детали Тип CN .. 1204 .. CN .. 1606 .. CN .. 1906 .. Опорная пластина AP301-CN12 AP302-CN16 AP303-CN19 Винт опорной пластины FS1461 (Torx 15IP) FS1463 (Torx 20IP) FS1463 (Torx 20IP) Момент затяжки 2,5 Нм 5,0 Нм 5,0 Нм Прижим PK241 PK242 PK243 Винт FS1473 (Torx 15IP) FS1474 (Torx 20IP) FS1474 (Torx 20IP) Момент затяжки 3,9 Нм 6,4 Нм 6,4 Нм Пружина FS1470 FS1471 FS1471 Штифт RS117 RS117 RS117 Сопло для подвода СОЖ FS1475 FS1475 FS1475 Ключ FS1465 (Torx 15IP / FS1464 (Torx 20IP) FS1464 (Torx 20IP) SW 3,5) Комплектующие Тип CN .. 1204 .. CN .. 1606 .. CN .. 1906 .. Узел крепления PK241-SET PK242-SET PK243-SET (стандартный) Узел крепления с твердосплавным башмаком PK245-SET PK246-SET Пластина с отверстием Узел крепления с твердосплавным башмаком PK254-SET Пластина без отверстия Опорная пластина для CN .. 1207 .. AP411-CN1207 A 20 D1 A 234 A 261 A 262 A 148 Токарные инструменты Walter Turn для наружной обработки
