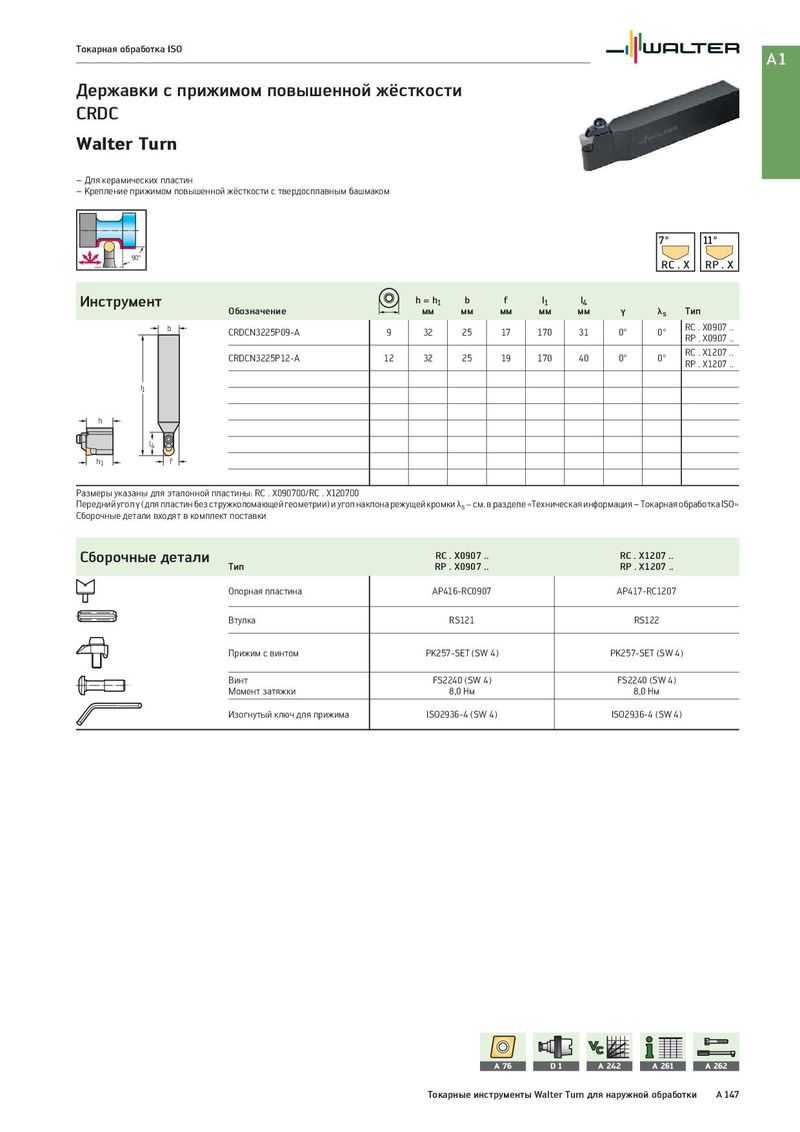

Токарная обработка ISO A1 Державки с прижимом повышенной жёсткости CRDC Walter Turn – Для керамических пластин – Крепление прижимом повышенной жёсткости с твердосплавным башмаком 7° 11° 90° RC . X RP . X Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b CRDCN3225P09-A 9 32 25 17 170 31 0° 0° RC . X0907 .. RP . X0907 .. CRDCN3225P12-A 12 32 25 19 170 40 0° 0° RC . X1207 .. RP . X1207 .. l1 h l4 h1 f Размеры указаны для эталонной пластины: RC . X090700/RC . X120700 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Сборочные детали входят в комплект поставки Сборочные детали RC . X0907 .. RC . X1207 .. Тип RP . X0907 .. RP . X1207 .. Опорная пластина AP416-RC0907 AP417-RC1207 Втулка RS121 RS122 Прижим с винтом PK257-SET (SW 4) PK257-SET (SW 4) Винт FS2240 (SW 4) FS2240 (SW 4) Момент затяжки 8,0 Нм 8,0 Нм Изогнутый ключ для прижима ISO2936-4 (SW 4) ISO2936-4 (SW 4) A 76 D1 A 242 A 261 A 262 Токарные инструменты Walter Turn для наружной обработки A 147
