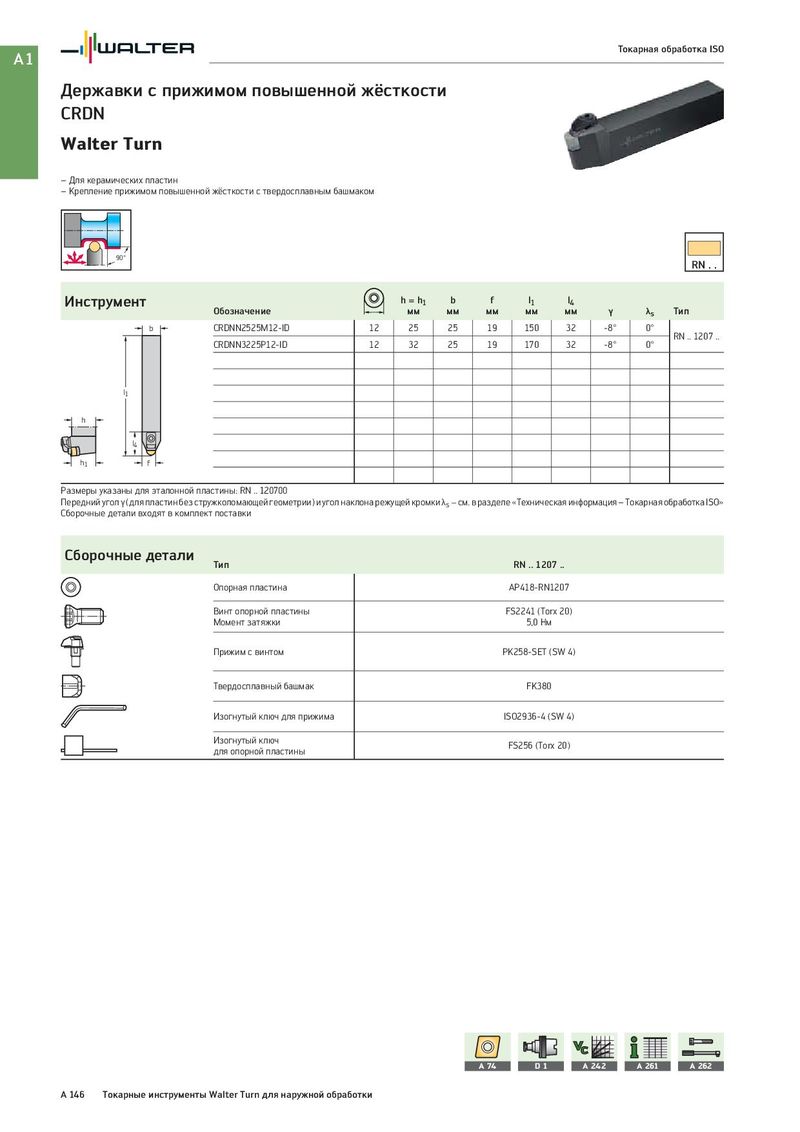

Общий каталог Walter 2017 - страница 162

A1 Токарная обработка ISO Державки с прижимом повышенной жёсткости CRDN Walter Turn – Для керамических пластин – Крепление прижимом повышенной жёсткости с твердосплавным башмаком 90° RN . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b CRDNN2525M12-ID 12 25 25 19 150 32 -8° 0° RN .. 1207 .. CRDNN3225P12-ID 12 32 25 19 170 32 -8° 0° l1 h l4 h1 f Размеры указаны для эталонной пластины: RN .. 120700 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Сборочные детали входят в комплект поставки Сборочные детали Тип RN .. 1207 .. Опорная пластина AP418-RN1207 Винт опорной пластины FS2241 (Torx 20) Момент затяжки 5,0 Нм Прижим с винтом PK258-SET (SW 4) Твердосплавный башмак FK380 Изогнутый ключ для прижима ISO2936-4 (SW 4) Изогнутый ключ FS256 (Torx 20) для опорной пластины A 74 D1 A 242 A 261 A 262 A 146 Токарные инструменты Walter Turn для наружной обработки
