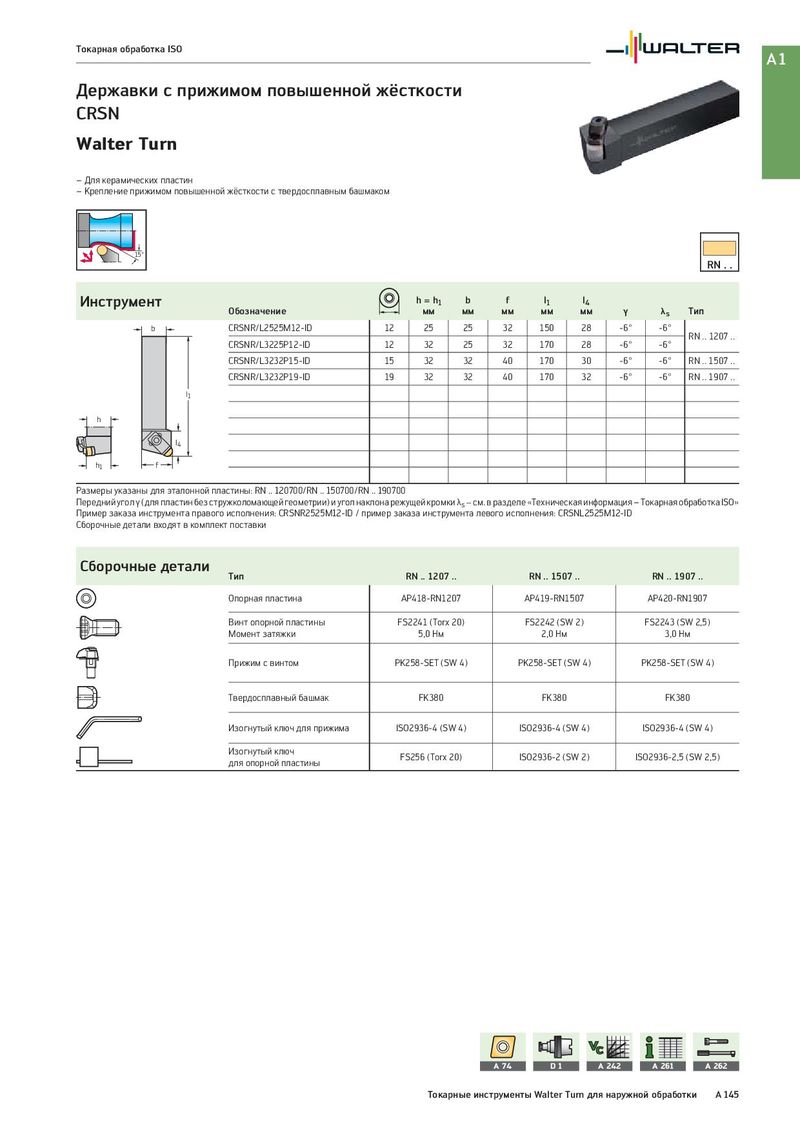

Токарная обработка ISO A1 Державки с прижимом повышенной жёсткости CRSN Walter Turn – Для керамических пластин – Крепление прижимом повышенной жёсткости с твердосплавным башмаком 15° RN . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b CRSNR/L2525M12-ID 12 25 25 32 150 28 -6° -6° RN .. 1207 .. CRSNR/L3225P12-ID 12 32 25 32 170 28 -6° -6° CRSNR/L3232P15-ID 15 32 32 40 170 30 -6° -6° RN .. 1507 .. CRSNR/L3232P19-ID 19 32 32 40 170 32 -6° -6° RN .. 1907 .. l1 h l4 h1 f Размеры указаны для эталонной пластины: RN .. 120700/RN .. 150700/RN .. 190700 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: CRSNR2525M12-ID / пример заказа инструмента левого исполнения: CRSNL2525M12-ID Сборочные детали входят в комплект поставки Сборочные детали Тип RN .. 1207 .. RN .. 1507 .. RN .. 1907 .. Опорная пластина AP418-RN1207 AP419-RN1507 AP420-RN1907 Винт опорной пластины FS2241 (Torx 20) FS2242 (SW 2) FS2243 (SW 2,5) Момент затяжки 5,0 Нм 2,0 Нм 3,0 Нм Прижим с винтом PK258-SET (SW 4) PK258-SET (SW 4) PK258-SET (SW 4) Твердосплавный башмак FK380 FK380 FK380 Изогнутый ключ для прижима ISO2936-4 (SW 4) ISO2936-4 (SW 4) ISO2936-4 (SW 4) Изогнутый ключ FS256 (Torx 20) ISO2936-2 (SW 2) ISO2936-2,5 (SW 2,5) для опорной пластины A 74 D1 A 242 A 261 A 262 Токарные инструменты Walter Turn для наружной обработки A 145
