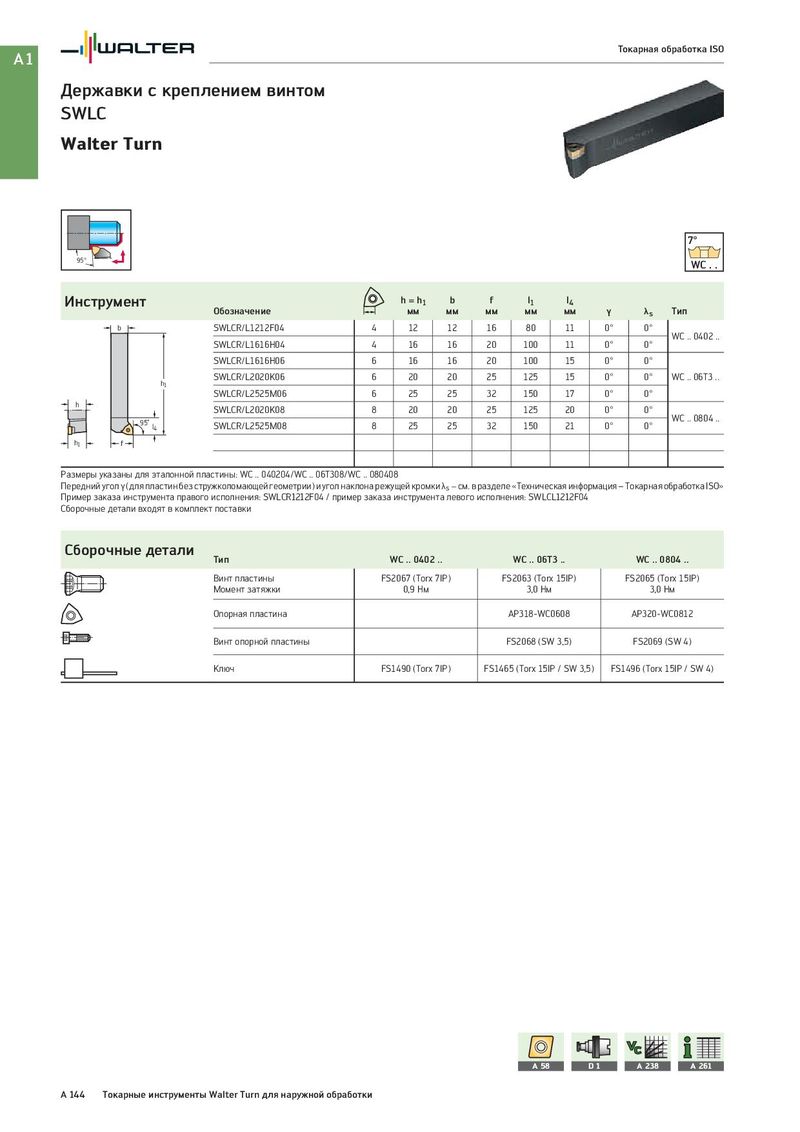

A1 Токарная обработка ISO Державки с креплением винтом SWLC Walter Turn 7° 95° WC . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b SWLCR/L1212F04 4 12 12 16 80 11 0° 0° WC .. 0402 .. SWLCR/L1616H04 4 16 16 20 100 11 0° 0° SWLCR/L1616H06 6 16 16 20 100 15 0° 0° h1 SWLCR/L2020K06 6 20 20 25 125 15 0° 0° WC .. 06T3 .. SWLCR/L2525M06 6 25 25 32 150 17 0° 0° h SWLCR/L2020K08 8 20 20 25 125 20 0° 0° 95˚ WC .. 0804 .. l4 SWLCR/L2525M08 8 25 25 32 150 21 0° 0° h1 f Размеры указаны для эталонной пластины: WC .. 040204/WC .. 06T308/WC .. 080408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: SWLCR1212F04 / пример заказа инструмента левого исполнения: SWLCL1212F04 Сборочные детали входят в комплект поставки Сборочные детали Тип WC .. 0402 .. WC .. 06T3 .. WC .. 0804 .. Винт пластины FS2067 (Torx 7IP) FS2063 (Torx 15IP) FS2065 (Torx 15IP) Момент затяжки 0,9 Нм 3,0 Нм 3,0 Нм Опорная пластина AP318-WC0608 AP320-WC0812 Винт опорной пластины FS2068 (SW 3,5) FS2069 (SW 4) Ключ FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) FS1496 (Torx 15IP / SW 4) A 58 D1 A 238 A 261 A 144 Токарные инструменты Walter Turn для наружной обработки
