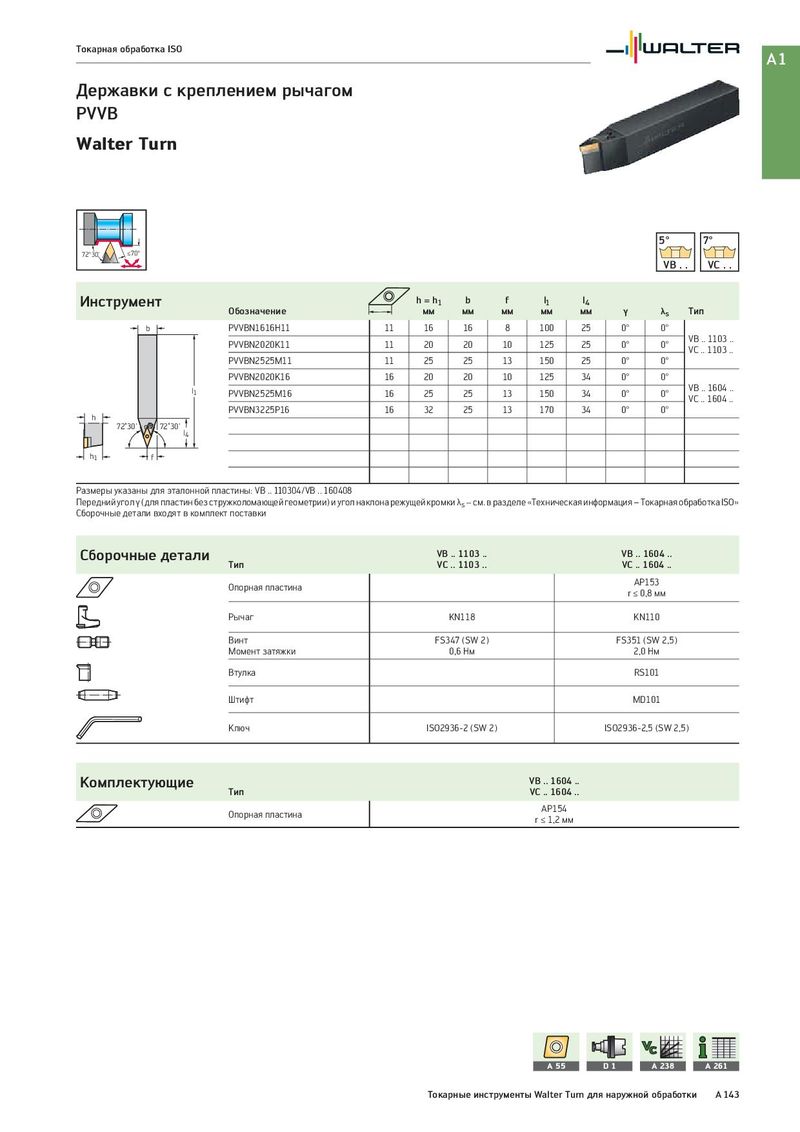

Токарная обработка ISO A1 Державки с креплением рычагом PVVB Walter Turn 5° 7° 72°30‘ ≤70° VB . . VC . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b PVVBN1616H11 11 16 16 8 100 25 0° 0° PVVBN2020K11 11 20 20 10 125 25 0° 0° VB .. 1103 .. VC .. 1103 .. PVVBN2525M11 11 25 25 13 150 25 0° 0° PVVBN2020K16 16 20 20 10 125 34 0° 0° l1 PVVBN2525M16 16 25 25 13 150 34 0° 0° VB .. 1604 .. VC .. 1604 .. h PVVBN3225P16 16 32 25 13 170 34 0° 0° 72˚30' 72˚30' l4 h1 f Размеры указаны для эталонной пластины: VB .. 110304/VB .. 160408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Сборочные детали входят в комплект поставки Сборочные детали VB .. 1103 .. VB .. 1604 .. Тип VC .. 1103 .. VC .. 1604 .. Опорная пластина AP153 r ≤ 0,8 мм Рычаг KN118 KN110 Винт FS347 (SW 2) FS351 (SW 2,5) Момент затяжки 0,6 Нм 2,0 Нм Втулка RS101 Штифт MD101 Ключ ISO2936-2 (SW 2) ISO2936-2,5 (SW 2,5) Комплектующие VB .. 1604 .. Тип VC .. 1604 .. Опорная пластина AP154 r ≤ 1,2 мм A 55 D1 A 238 A 261 Токарные инструменты Walter Turn для наружной обработки A 143
