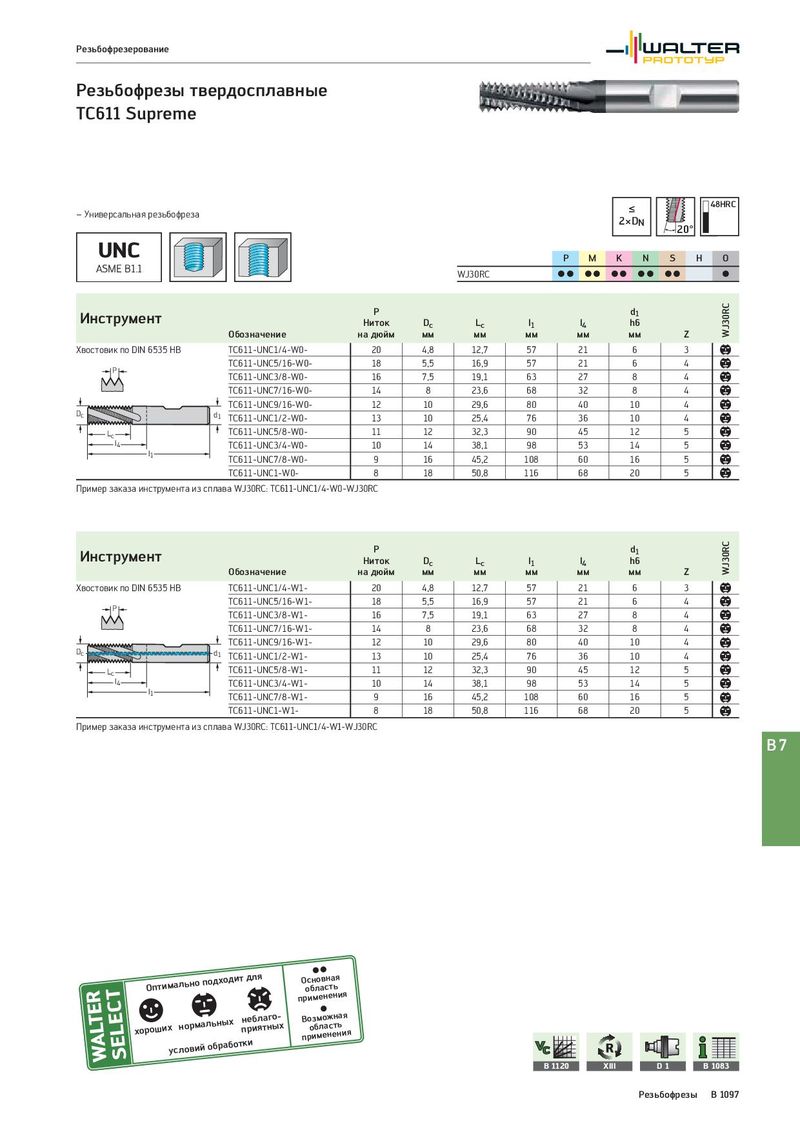

Общий каталог Walter 2017 - страница 1611

Резьбофрезерование Резьбофрезы твердосплавные TC611 Supreme ≤ 48HRC – Универсальная резьбофреза 2×DN 20° UNC P M K N S H O ASME B1.1 WJ30RC CC CC CC CC CC C Инструмент P d1 WJ30RC Ниток Dc Lc l1 l4 h6 Обозначение на дюйм мм мм мм мм мм Z Хвостовик по DIN 6535 HB TC611-UNC1/4-W0- 20 4,8 12,7 57 21 6 3 b P TC611-UNC5/16-W0- 18 5,5 16,9 57 21 6 4 b TC611-UNC3/8-W0- 16 7,5 19,1 63 27 8 4 b TC611-UNC7/16-W0- 14 8 23,6 68 32 8 4 b TC611-UNC9/16-W0- 12 10 29,6 80 40 10 4 b Dc d1 TC611-UNC1/2-W0- 13 10 25,4 76 36 10 4 b Lc TC611-UNC5/8-W0- 11 12 32,3 90 45 12 5 b l4 TC611-UNC3/4-W0- 10 14 38,1 98 53 14 5 b l1 TC611-UNC7/8-W0- 9 16 45,2 108 60 16 5 b TC611-UNC1-W0- 8 18 50,8 116 68 20 5 b Пример заказа инструмента из сплава WJ30RC: TC611-UNC1/4-W0-WJ30RC Инструмент P d1 WJ30RC Ниток Dc Lc l1 l4 h6 Обозначение на дюйм мм мм мм мм мм Z Хвостовик по DIN 6535 HB TC611-UNC1/4-W1- 20 4,8 12,7 57 21 6 3 b P TC611-UNC5/16-W1- 18 5,5 16,9 57 21 6 4 b TC611-UNC3/8-W1- 16 7,5 19,1 63 27 8 4 b TC611-UNC7/16-W1- 14 8 23,6 68 32 8 4 b TC611-UNC9/16-W1- 12 10 29,6 80 40 10 4 b Dc d1 TC611-UNC1/2-W1- 13 10 25,4 76 36 10 4 b Lc TC611-UNC5/8-W1- 11 12 32,3 90 45 12 5 b l4 TC611-UNC3/4-W1- 10 14 38,1 98 53 14 5 b l1 TC611-UNC7/8-W1- 9 16 45,2 108 60 16 5 b TC611-UNC1-W1- 8 18 50,8 116 68 20 5 b Пример заказа инструмента из сплава WJ30RC: TC611-UNC1/4-W1-WJ30RC B7 Оптимально подходит для пОросибнмлоеавнснетаньяия хороших нормальных пнреиблятангыо-х пВрооизбммлоеажнсетнньаияя условий обработки B 1120 XIII D1 B 1083 Резьбофрезы B 1097
