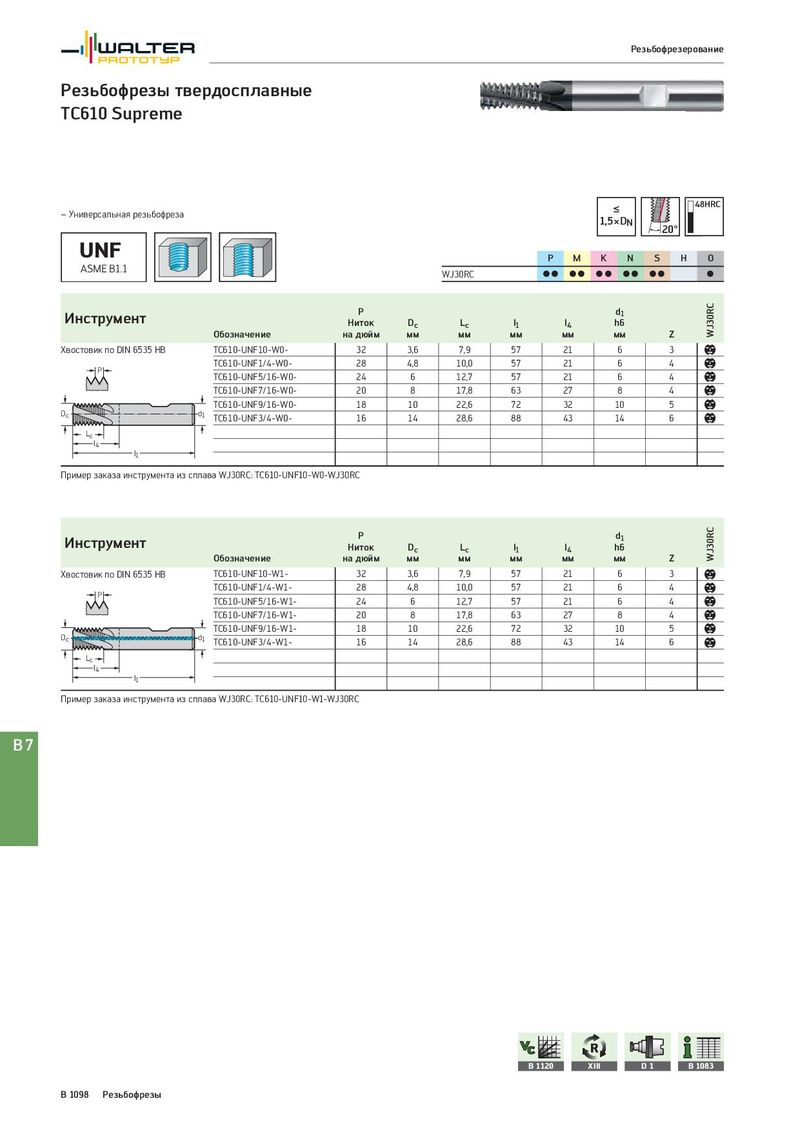

Общий каталог Walter 2017 - страница 1612

Резьбофрезерование Резьбофрезы твердосплавные TC610 Supreme ≤ 48HRC – Универсальная резьбофреза 1,5×DN 20° UNF P M K N S H O ASME B1.1 WJ30RC CC CC CC CC CC C Инструмент P d1 WJ30RC Ниток Dc Lc l1 l4 h6 Обозначение на дюйм мм мм мм мм мм Z Хвостовик по DIN 6535 HB TC610-UNF10-W0- 32 3,6 7,9 57 21 6 3 b P TC610-UNF1/4-W0- 28 4,8 10,0 57 21 6 4 b TC610-UNF5/16-W0- 24 6 12,7 57 21 6 4 b TC610-UNF7/16-W0- 20 8 17,8 63 27 8 4 b TC610-UNF9/16-W0- 18 10 22,6 72 32 10 5 b Dc d1 TC610-UNF3/4-W0- 16 14 28,6 88 43 14 6 b Lc l4 l1 Пример заказа инструмента из сплава WJ30RC: TC610-UNF10-W0-WJ30RC Инструмент P d1 WJ30RC Ниток Dc Lc l1 l4 h6 Обозначение на дюйм мм мм мм мм мм Z Хвостовик по DIN 6535 HB TC610-UNF10-W1- 32 3,6 7,9 57 21 6 3 b P TC610-UNF1/4-W1- 28 4,8 10,0 57 21 6 4 b TC610-UNF5/16-W1- 24 6 12,7 57 21 6 4 b TC610-UNF7/16-W1- 20 8 17,8 63 27 8 4 b TC610-UNF9/16-W1- 18 10 22,6 72 32 10 5 b Dc d1 TC610-UNF3/4-W1- 16 14 28,6 88 43 14 6 b Lc l4 l1 Пример заказа инструмента из сплава WJ30RC: TC610-UNF10-W1-WJ30RC B7 B 1120 XIII D1 B 1083 B 1098 Резьбофрезы
