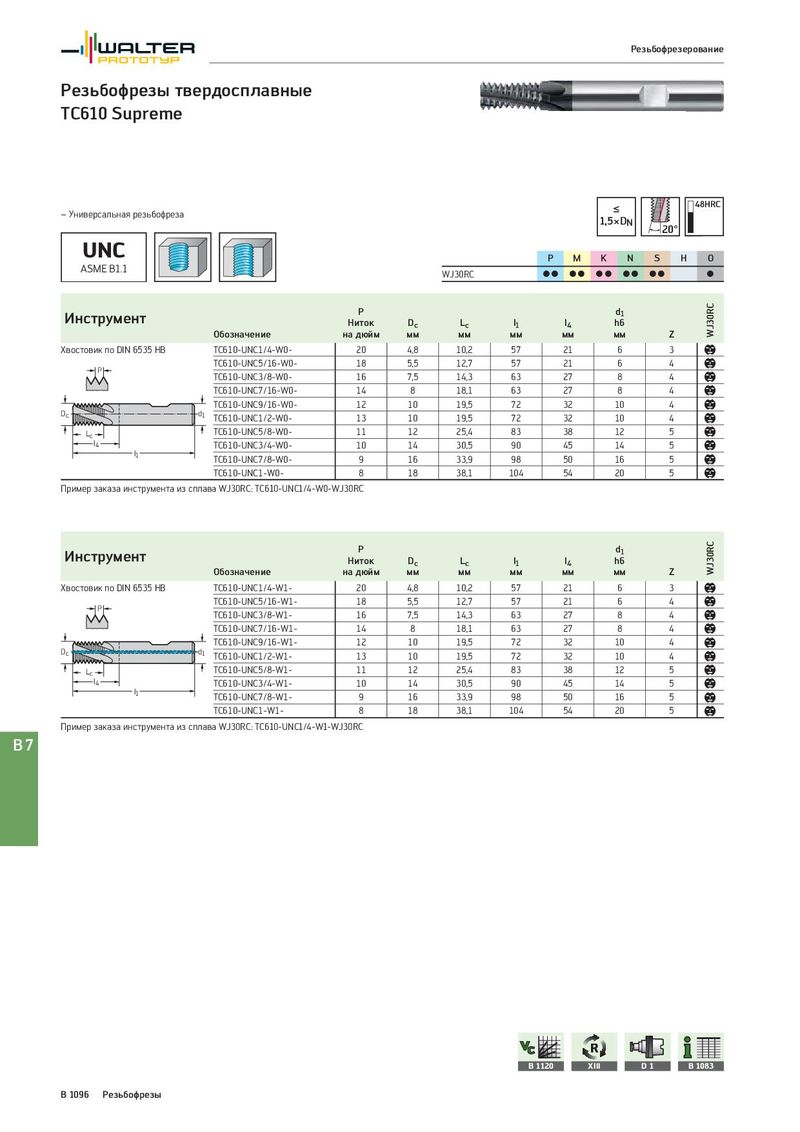

Общий каталог Walter 2017 - страница 1610

Резьбофрезерование Резьбофрезы твердосплавные TC610 Supreme ≤ 48HRC – Универсальная резьбофреза 1,5×DN 20° UNC P M K N S H O ASME B1.1 WJ30RC CC CC CC CC CC C Инструмент P d1 WJ30RC Ниток Dc Lc l1 l4 h6 Обозначение на дюйм мм мм мм мм мм Z Хвостовик по DIN 6535 HB TC610-UNC1/4-W0- 20 4,8 10,2 57 21 6 3 b P TC610-UNC5/16-W0- 18 5,5 12,7 57 21 6 4 b TC610-UNC3/8-W0- 16 7,5 14,3 63 27 8 4 b TC610-UNC7/16-W0- 14 8 18,1 63 27 8 4 b TC610-UNC9/16-W0- 12 10 19,5 72 32 10 4 b Dc d1 TC610-UNC1/2-W0- 13 10 19,5 72 32 10 4 b Lc TC610-UNC5/8-W0- 11 12 25,4 83 38 12 5 b l4 TC610-UNC3/4-W0- 10 14 30,5 90 45 14 5 b l1 TC610-UNC7/8-W0- 9 16 33,9 98 50 16 5 b TC610-UNC1-W0- 8 18 38,1 104 54 20 5 b Пример заказа инструмента из сплава WJ30RC: TC610-UNC1/4-W0-WJ30RC Инструмент P d1 WJ30RC Ниток Dc Lc l1 l4 h6 Обозначение на дюйм мм мм мм мм мм Z Хвостовик по DIN 6535 HB TC610-UNC1/4-W1- 20 4,8 10,2 57 21 6 3 b P TC610-UNC5/16-W1- 18 5,5 12,7 57 21 6 4 b TC610-UNC3/8-W1- 16 7,5 14,3 63 27 8 4 b TC610-UNC7/16-W1- 14 8 18,1 63 27 8 4 b TC610-UNC9/16-W1- 12 10 19,5 72 32 10 4 b Dc d1 TC610-UNC1/2-W1- 13 10 19,5 72 32 10 4 b Lc TC610-UNC5/8-W1- 11 12 25,4 83 38 12 5 b l4 TC610-UNC3/4-W1- 10 14 30,5 90 45 14 5 b l1 TC610-UNC7/8-W1- 9 16 33,9 98 50 16 5 b TC610-UNC1-W1- 8 18 38,1 104 54 20 5 b Пример заказа инструмента из сплава WJ30RC: TC610-UNC1/4-W1-WJ30RC B7 B 1120 XIII D1 B 1083 B 1096 Резьбофрезы
