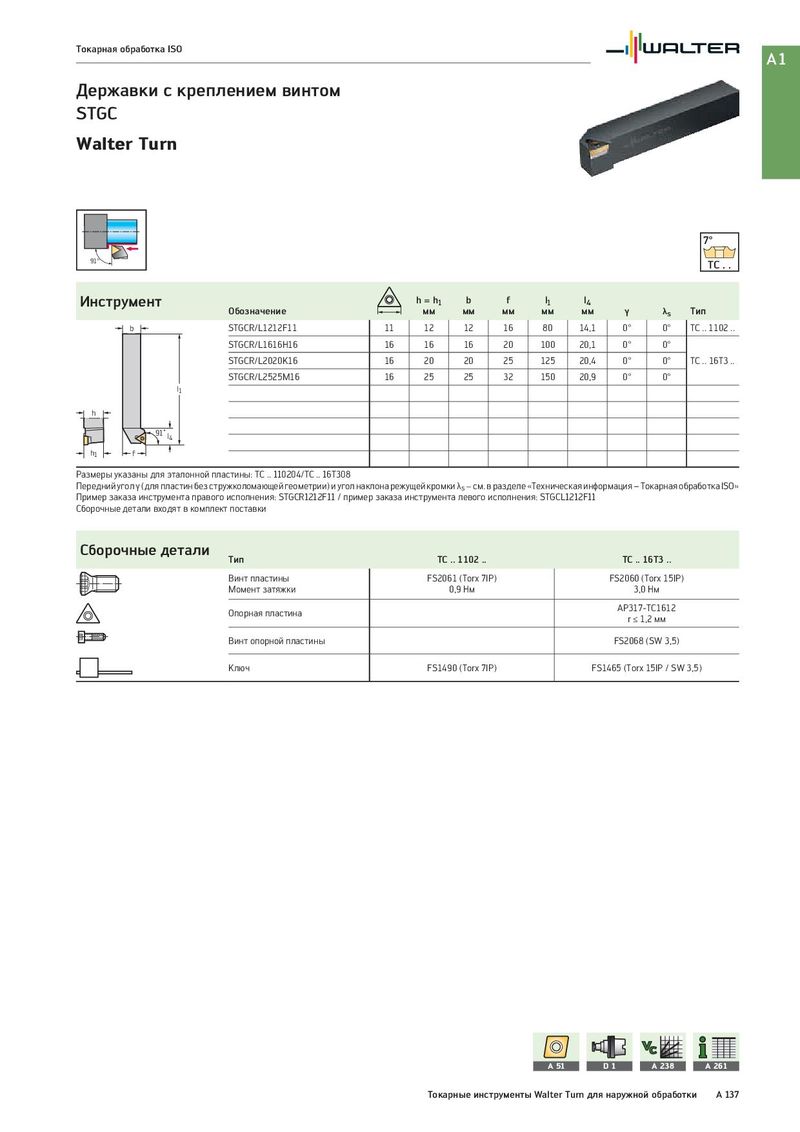

Токарная обработка ISO A1 Державки с креплением винтом STGC Walter Turn 7° 91° TC . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b STGCR/L1212F11 11 12 12 16 80 14,1 0° 0° TC .. 1102 .. STGCR/L1616H16 16 16 16 20 100 20,1 0° 0° STGCR/L2020K16 16 20 20 25 125 20,4 0° 0° TC .. 16T3 .. STGCR/L2525M16 16 25 25 32 150 20,9 0° 0° l1 h 91˚ l4 h1 f Размеры указаны для эталонной пластины: TC .. 110204/TC .. 16T308 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: STGCR1212F11 / пример заказа инструмента левого исполнения: STGCL1212F11 Сборочные детали входят в комплект поставки Сборочные детали Тип TC .. 1102 .. TC .. 16T3 .. Винт пластины FS2061 (Torx 7IP) FS2060 (Torx 15IP) Момент затяжки 0,9 Нм 3,0 Нм Опорная пластина AP317-TC1612 r ≤ 1,2 мм Винт опорной пластины FS2068 (SW 3,5) Ключ FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) A 51 D1 A 238 A 261 Токарные инструменты Walter Turn для наружной обработки A 137
