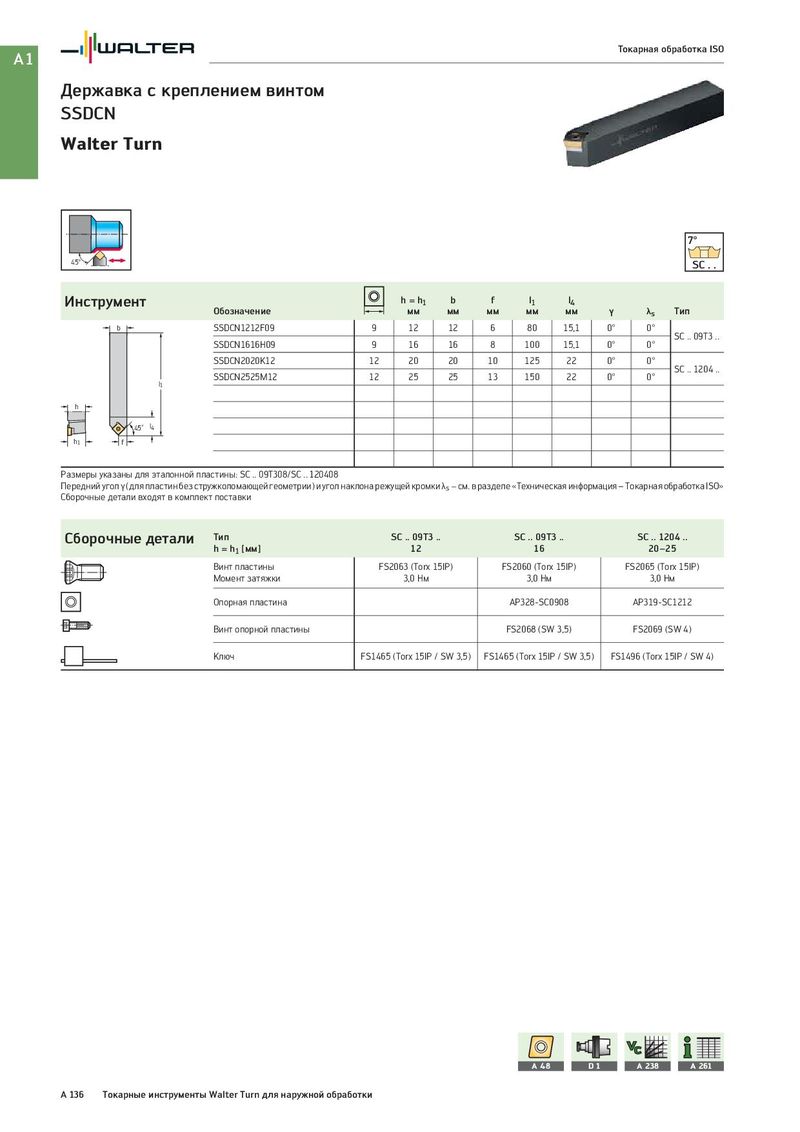

A1 Токарная обработка ISO Державка с креплением винтом SSDCN Walter Turn 7° 45° SC . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b SSDCN1212F09 9 12 12 6 80 15,1 0° 0° SC .. 09T3 .. SSDCN1616H09 9 16 16 8 100 15,1 0° 0° SSDCN2020K12 12 20 20 10 125 22 0° 0° SC .. 1204 .. l1 SSDCN2525M12 12 25 25 13 150 22 0° 0° h 45˚ l4 h1 f Размеры указаны для эталонной пластины: SC .. 09T308/SC .. 120408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Сборочные детали входят в комплект поставки Сборочные детали Тип SC .. 09T3 .. SC .. 09T3 .. SC .. 1204 .. h = h1 [мм] 12 16 20–25 Винт пластины FS2063 (Torx 15IP) FS2060 (Torx 15IP) FS2065 (Torx 15IP) Момент затяжки 3,0 Нм 3,0 Нм 3,0 Нм Опорная пластина AP328-SC0908 AP319-SC1212 Винт опорной пластины FS2068 (SW 3,5) FS2069 (SW 4) Ключ FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) FS1496 (Torx 15IP / SW 4) A 48 D1 A 238 A 261 A 136 Токарные инструменты Walter Turn для наружной обработки
