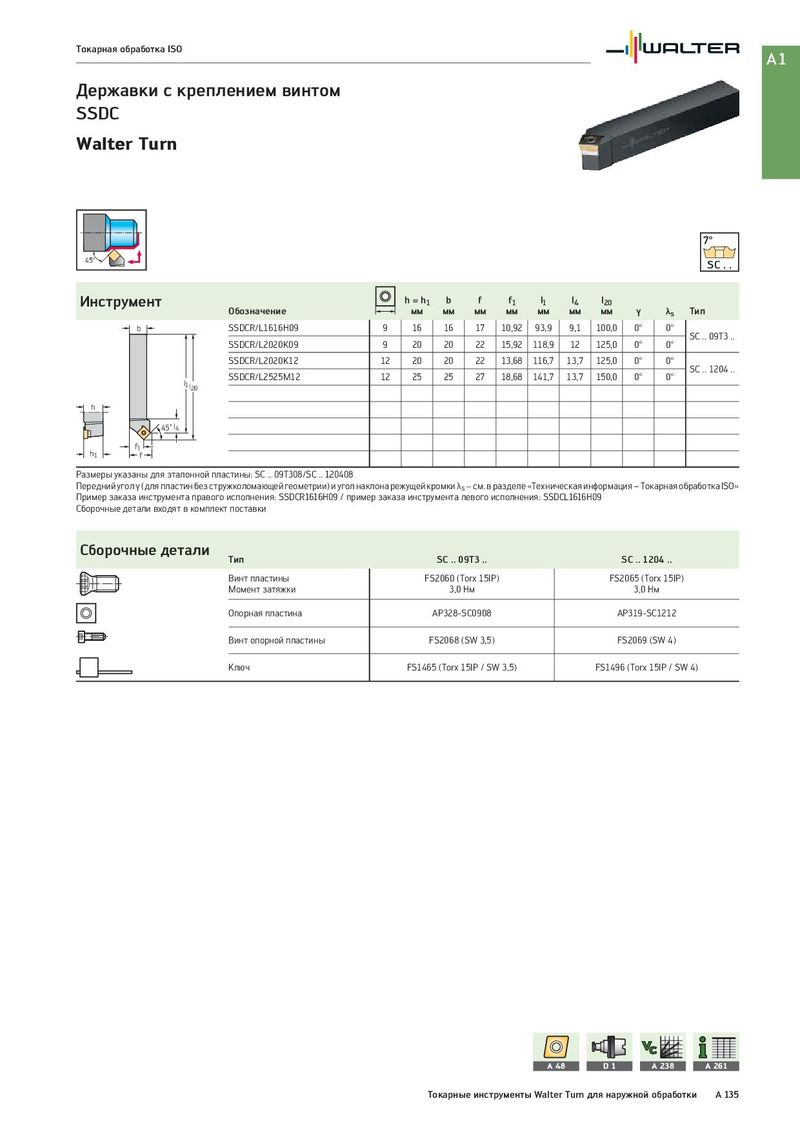

Токарная обработка ISO A1 Державки с креплением винтом SSDC Walter Turn 7° 45° SC . . Инструмент h = h1 b f f1 l1 l4 l20 Обозначение мм мм мм мм мм мм мм γ λs Тип b SSDCR/L1616H09 9 16 16 17 10,92 93,9 9,1 100,0 0° 0° SC .. 09T3 .. SSDCR/L2020K09 9 20 20 22 15,92 118,9 12 125,0 0° 0° SSDCR/L2020K12 12 20 20 22 13,68 116,7 13,7 125,0 0° 0° SC .. 1204 .. l1 l20 SSDCR/L2525M12 12 25 25 27 18,68 141,7 13,7 150,0 0° 0° h 45˚ l4 h1 f1 f Размеры указаны для эталонной пластины: SC .. 09T308/SC .. 120408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: SSDCR1616H09 / пример заказа инструмента левого исполнения: SSDCL1616H09 Сборочные детали входят в комплект поставки Сборочные детали Тип SC .. 09T3 .. SC .. 1204 .. Винт пластины FS2060 (Torx 15IP) FS2065 (Torx 15IP) Момент затяжки 3,0 Нм 3,0 Нм Опорная пластина AP328-SC0908 AP319-SC1212 Винт опорной пластины FS2068 (SW 3,5) FS2069 (SW 4) Ключ FS1465 (Torx 15IP / SW 3,5) FS1496 (Torx 15IP / SW 4) A 48 D1 A 238 A 261 Токарные инструменты Walter Turn для наружной обработки A 135
