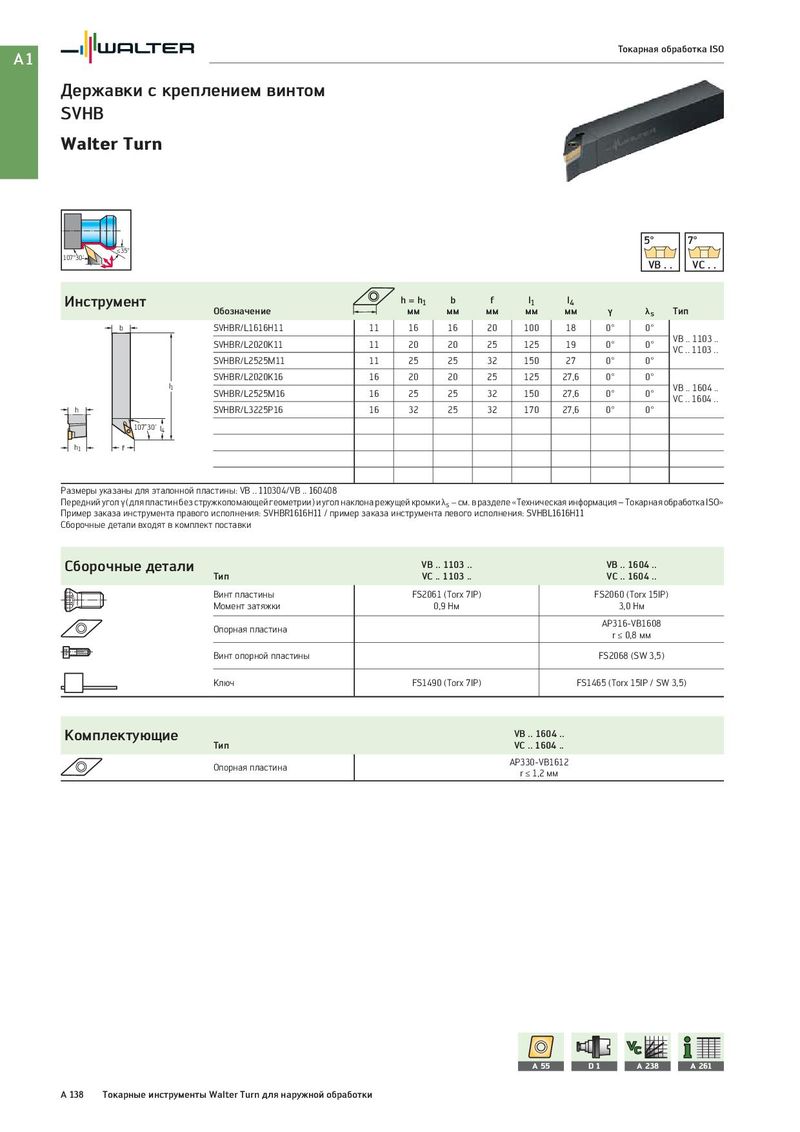

Общий каталог Walter 2017 - страница 154

A1 Токарная обработка ISO Державки с креплением винтом SVHB Walter Turn 5° 7° ≤35° 107°30‘ VB . . VC . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b SVHBR/L1616H11 11 16 16 20 100 18 0° 0° SVHBR/L2020K11 11 20 20 25 125 19 0° 0° VB .. 1103 .. VC .. 1103 .. SVHBR/L2525M11 11 25 25 32 150 27 0° 0° SVHBR/L2020K16 16 20 20 25 125 27,6 0° 0° l1 SVHBR/L2525M16 16 25 25 32 150 27,6 0° 0° VB .. 1604 .. VC .. 1604 .. h SVHBR/L3225P16 16 32 25 32 170 27,6 0° 0° 107˚30' l4 h1 f Размеры указаны для эталонной пластины: VB .. 110304/VB .. 160408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: SVHBR1616H11 / пример заказа инструмента левого исполнения: SVHBL1616H11 Сборочные детали входят в комплект поставки Сборочные детали VB .. 1103 .. VB .. 1604 .. Тип VC .. 1103 .. VC .. 1604 .. Винт пластины FS2061 (Torx 7IP) FS2060 (Torx 15IP) Момент затяжки 0,9 Нм 3,0 Нм Опорная пластина AP316-VB1608 r ≤ 0,8 мм Винт опорной пластины FS2068 (SW 3,5) Ключ FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) Комплектующие VB .. 1604 .. Тип VC .. 1604 .. Опорная пластина AP330-VB1612 r ≤ 1,2 мм A 55 D1 A 238 A 261 A 138 Токарные инструменты Walter Turn для наружной обработки
