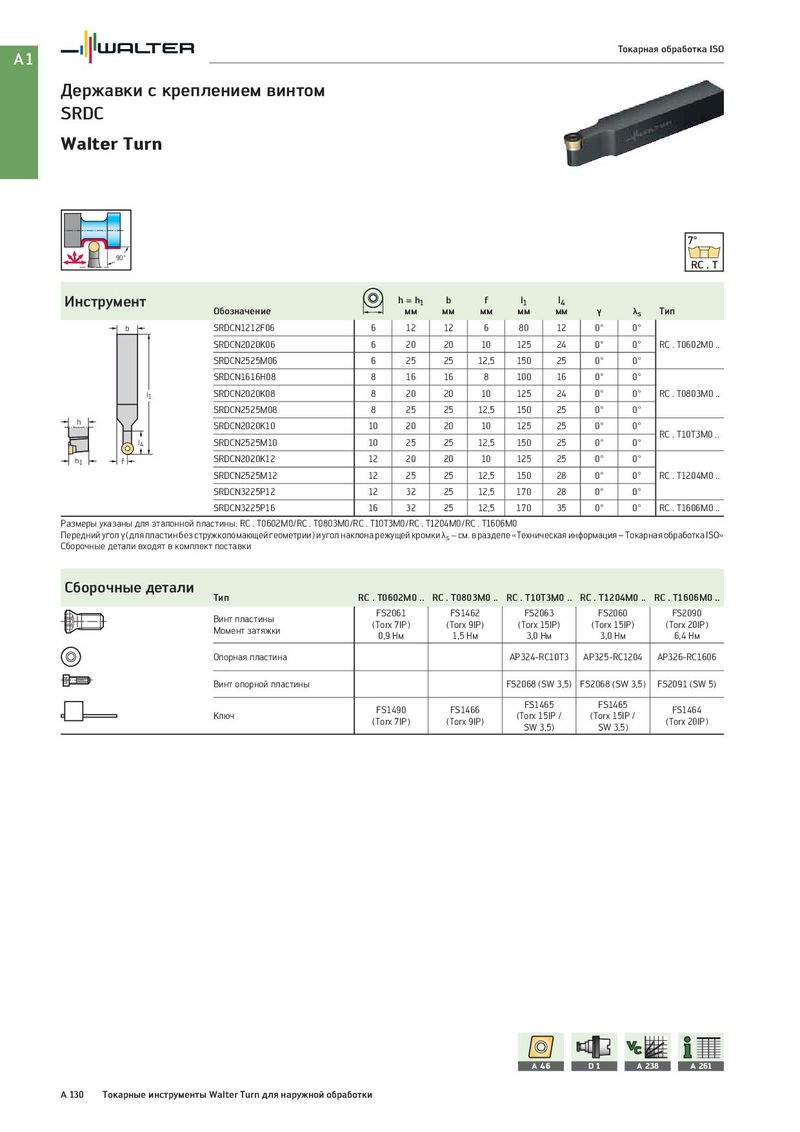

Общий каталог Walter 2017 - страница 146

A1 Токарная обработка ISO Державки с креплением винтом SRDC Walter Turn 7° 90° RC . T Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b SRDCN1212F06 6 12 12 6 80 12 0° 0° SRDCN2020K06 6 20 20 10 125 24 0° 0° RC . T0602M0 .. SRDCN2525M06 6 25 25 12,5 150 25 0° 0° SRDCN1616H08 8 16 16 8 100 16 0° 0° l1 SRDCN2020K08 8 20 20 10 125 24 0° 0° RC . T0803M0 .. SRDCN2525M08 8 25 25 12,5 150 25 0° 0° h SRDCN2020K10 10 20 20 10 125 25 0° 0° RC . T10T3M0 .. l4 SRDCN2525M10 10 25 25 12,5 150 25 0° 0° h1 f SRDCN2020K12 12 20 20 10 125 25 0° 0° SRDCN2525M12 12 25 25 12,5 150 28 0° 0° RC . T1204M0 .. SRDCN3225P12 12 32 25 12,5 170 28 0° 0° SRDCN3225P16 16 32 25 12,5 170 35 0° 0° RC . T1606M0 .. Размеры указаны для эталонной пластины: RC . T0602M0/RC . T0803M0/RC . T10T3M0/RC . T1204M0/RC . T1606M0 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Сборочные детали входят в комплект поставки Сборочные детали Тип RC . T0602M0 .. RC . T0803M0 .. RC . T10T3M0 .. RC . T1204M0 .. RC . T1606M0 .. Винт пластины FS2061 FS1462 FS2063 FS2060 FS2090 Момент затяжки (Torx 7IP) (Torx 9IP) (Torx 15IP) (Torx 15IP) (Torx 20IP) 0,9 Нм 1,5 Нм 3,0 Нм 3,0 Нм 6,4 Нм Опорная пластина AP324-RC10T3 AP325-RC1204 AP326-RC1606 Винт опорной пластины FS2068 (SW 3,5) FS2068 (SW 3,5) FS2091 (SW 5) FS1490 FS1466 FS1465 FS1465 FS1464 Ключ (Torx 7IP) (Torx 9IP) (Torx 15IP / (Torx 15IP / (Torx 20IP) SW 3,5) SW 3,5) A 46 D1 A 238 A 261 A 130 Токарные инструменты Walter Turn для наружной обработки
