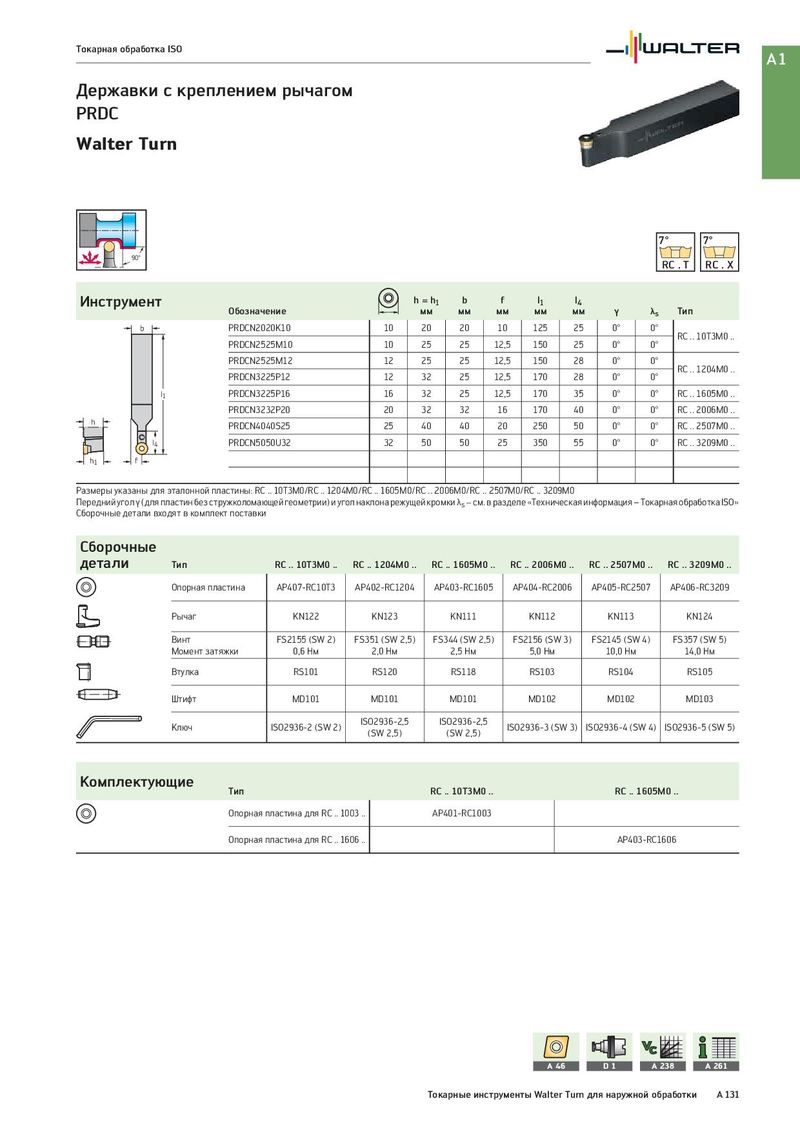

Токарная обработка ISO A1 Державки с креплением рычагом PRDC Walter Turn 7° 7° 90° RC . T RC . X Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b PRDCN2020K10 10 20 20 10 125 25 0° 0° RC .. 10T3M0 .. PRDCN2525M10 10 25 25 12,5 150 25 0° 0° PRDCN2525M12 12 25 25 12,5 150 28 0° 0° RC .. 1204M0 .. PRDCN3225P12 12 32 25 12,5 170 28 0° 0° l1 PRDCN3225P16 16 32 25 12,5 170 35 0° 0° RC .. 1605M0 .. PRDCN3232P20 20 32 32 16 170 40 0° 0° RC .. 2006M0 .. h PRDCN4040S25 25 40 40 20 250 50 0° 0° RC .. 2507M0 .. l4 PRDCN5050U32 32 50 50 25 350 55 0° 0° RC .. 3209M0 .. h1 f Размеры указаны для эталонной пластины: RC .. 10T3M0/RC .. 1204M0/RC .. 1605M0/RC .. 2006M0/RC .. 2507M0/RC .. 3209M0 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Сборочные детали входят в комплект поставки Сборочные детали Тип RC .. 10T3M0 .. RC .. 1204M0 .. RC .. 1605M0 .. RC .. 2006M0 .. RC .. 2507M0 .. RC .. 3209M0 .. Опорная пластина AP407-RC10T3 AP402-RC1204 AP403-RC1605 AP404-RC2006 AP405-RC2507 AP406-RC3209 Рычаг KN122 KN123 KN111 KN112 KN113 KN124 Винт FS2155 (SW 2) FS351 (SW 2,5) FS344 (SW 2,5) FS2156 (SW 3) FS2145 (SW 4) FS357 (SW 5) Момент затяжки 0,6 Нм 2,0 Нм 2,5 Нм 5,0 Нм 10,0 Нм 14,0 Нм Втулка RS101 RS120 RS118 RS103 RS104 RS105 Штифт MD101 MD101 MD101 MD102 MD102 MD103 Ключ ISO2936-2 (SW 2) ISO2936-2,5 ISO2936-2,5 ISO2936-3 (SW 3) ISO2936-4 (SW 4) ISO2936-5 (SW 5) (SW 2,5) (SW 2,5) Комплектующие Тип RC .. 10T3M0 .. RC .. 1605M0 .. Опорная пластина для RC .. 1003 .. AP401-RC1003 Опорная пластина для RC .. 1606 .. AP403-RC1606 A 46 D1 A 238 A 261 Токарные инструменты Walter Turn для наружной обработки A 131
