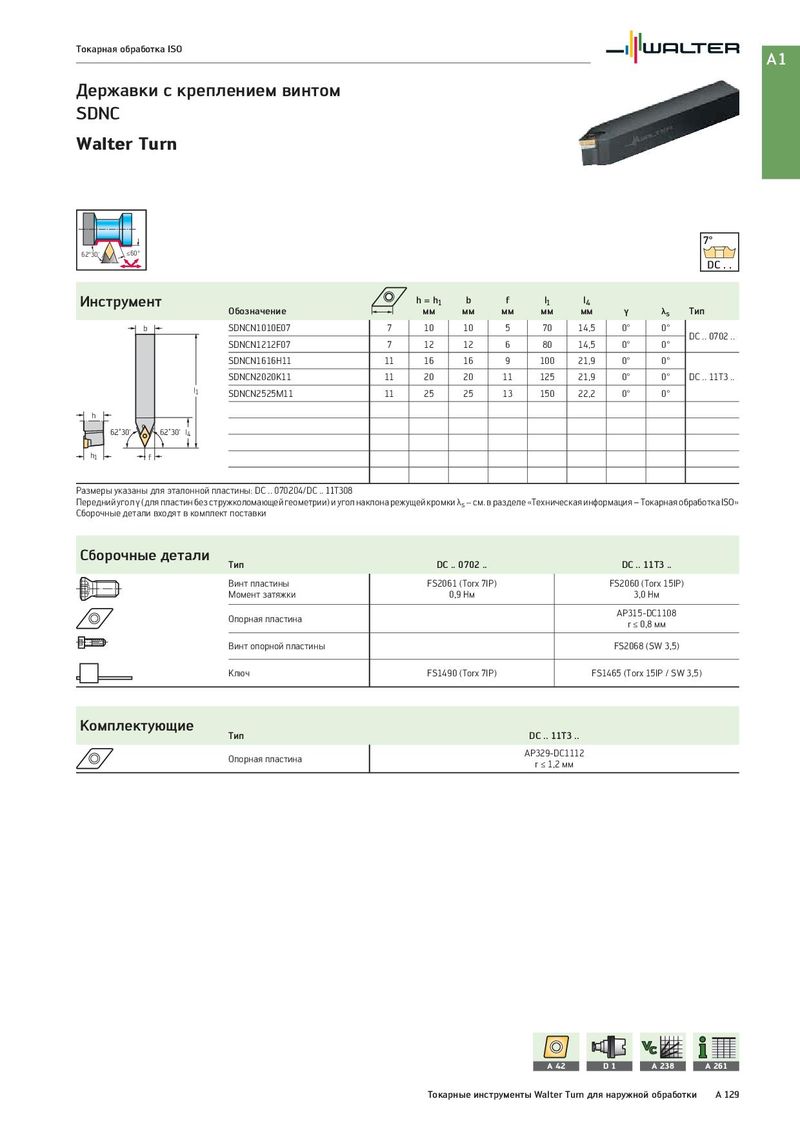

Токарная обработка ISO A1 Державки с креплением винтом SDNC Walter Turn 7° 62°30‘ ≤60° DC . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b SDNCN1010E07 7 10 10 5 70 14,5 0° 0° DC .. 0702 .. SDNCN1212F07 7 12 12 6 80 14,5 0° 0° SDNCN1616H11 11 16 16 9 100 21,9 0° 0° SDNCN2020K11 11 20 20 11 125 21,9 0° 0° DC .. 11T3 .. l1 SDNCN2525M11 11 25 25 13 150 22,2 0° 0° h 62˚30' 62˚30' l4 h1 f Размеры указаны для эталонной пластины: DC .. 070204/DC .. 11T308 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Сборочные детали входят в комплект поставки Сборочные детали Тип DC .. 0702 .. DC .. 11T3 .. Винт пластины FS2061 (Torx 7IP) FS2060 (Torx 15IP) Момент затяжки 0,9 Нм 3,0 Нм Опорная пластина AP315-DC1108 r ≤ 0,8 мм Винт опорной пластины FS2068 (SW 3,5) Ключ FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип DC .. 11T3 .. Опорная пластина AP329-DC1112 r ≤ 1,2 мм A 42 D1 A 238 A 261 Токарные инструменты Walter Turn для наружной обработки A 129
