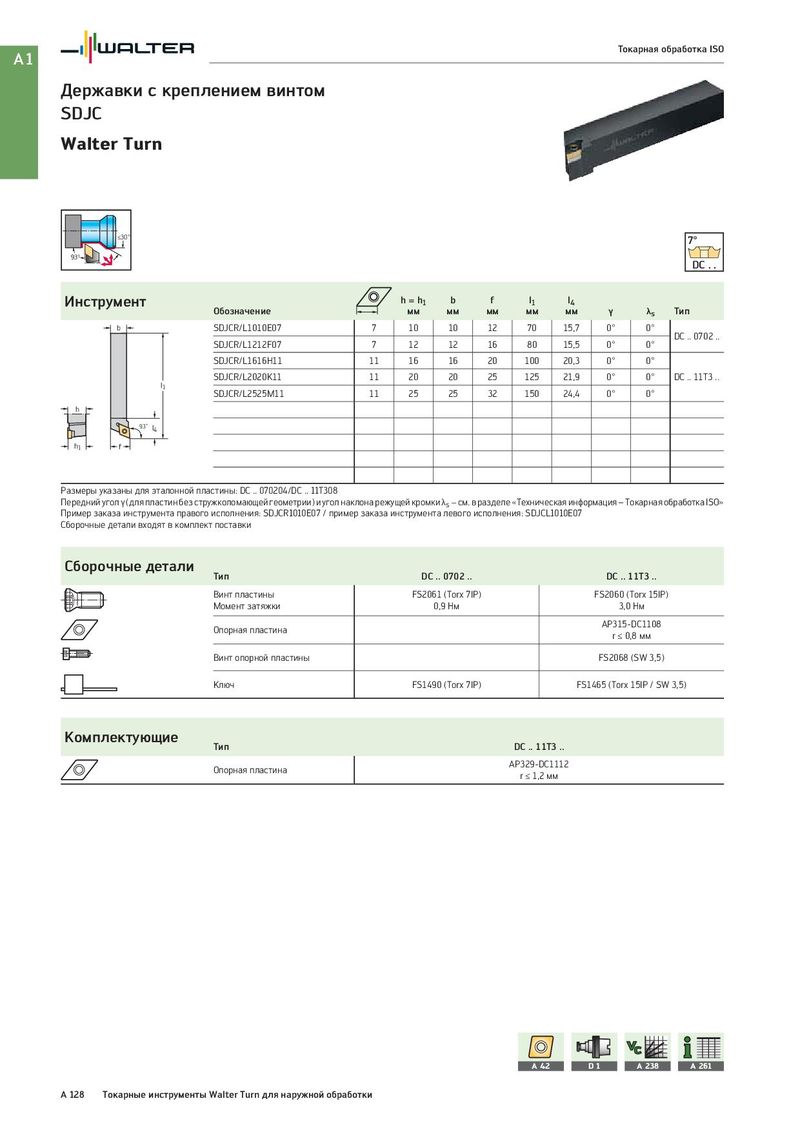

Общий каталог Walter 2017 - страница 144

A1 Токарная обработка ISO Державки с креплением винтом SDJC Walter Turn ≤30° 7° 93° DC . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b SDJCR/L1010E07 7 10 10 12 70 15,7 0° 0° DC .. 0702 .. SDJCR/L1212F07 7 12 12 16 80 15,5 0° 0° SDJCR/L1616H11 11 16 16 20 100 20,3 0° 0° SDJCR/L2020K11 11 20 20 25 125 21,9 0° 0° DC .. 11T3 .. l1 SDJCR/L2525M11 11 25 25 32 150 24,4 0° 0° h 93˚ l4 h1 f Размеры указаны для эталонной пластины: DC .. 070204/DC .. 11T308 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: SDJCR1010E07 / пример заказа инструмента левого исполнения: SDJCL1010E07 Сборочные детали входят в комплект поставки Сборочные детали Тип DC .. 0702 .. DC .. 11T3 .. Винт пластины FS2061 (Torx 7IP) FS2060 (Torx 15IP) Момент затяжки 0,9 Нм 3,0 Нм Опорная пластина AP315-DC1108 r ≤ 0,8 мм Винт опорной пластины FS2068 (SW 3,5) Ключ FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип DC .. 11T3 .. Опорная пластина AP329-DC1112 r ≤ 1,2 мм A 42 D1 A 238 A 261 A 128 Токарные инструменты Walter Turn для наружной обработки
