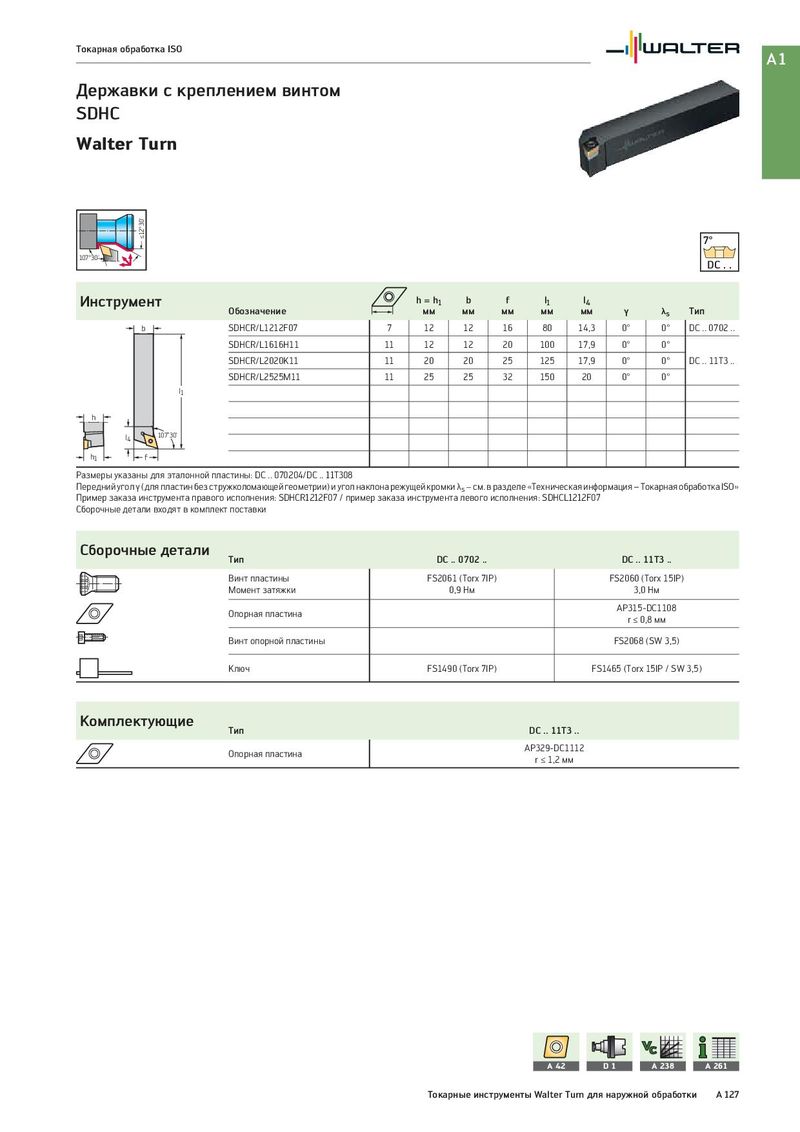

Общий каталог Walter 2017 - страница 143

Токарная обработка ISO A1 Державки с креплением винтом SDHC Walter Turn ≤12°30‘ 7° 107°30‘ DC . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b SDHCR/L1212F07 7 12 12 16 80 14,3 0° 0° DC .. 0702 .. SDHCR/L1616H11 11 12 12 20 100 17,9 0° 0° SDHCR/L2020K11 11 20 20 25 125 17,9 0° 0° DC .. 11T3 .. SDHCR/L2525M11 11 25 25 32 150 20 0° 0° l1 h l4 107˚30` h1 f Размеры указаны для эталонной пластины: DC .. 070204/DC .. 11T308 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: SDHCR1212F07 / пример заказа инструмента левого исполнения: SDHCL1212F07 Сборочные детали входят в комплект поставки Сборочные детали Тип DC .. 0702 .. DC .. 11T3 .. Винт пластины FS2061 (Torx 7IP) FS2060 (Torx 15IP) Момент затяжки 0,9 Нм 3,0 Нм Опорная пластина AP315-DC1108 r ≤ 0,8 мм Винт опорной пластины FS2068 (SW 3,5) Ключ FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип DC .. 11T3 .. Опорная пластина AP329-DC1112 r ≤ 1,2 мм A 42 D1 A 238 A 261 Токарные инструменты Walter Turn для наружной обработки A 127
