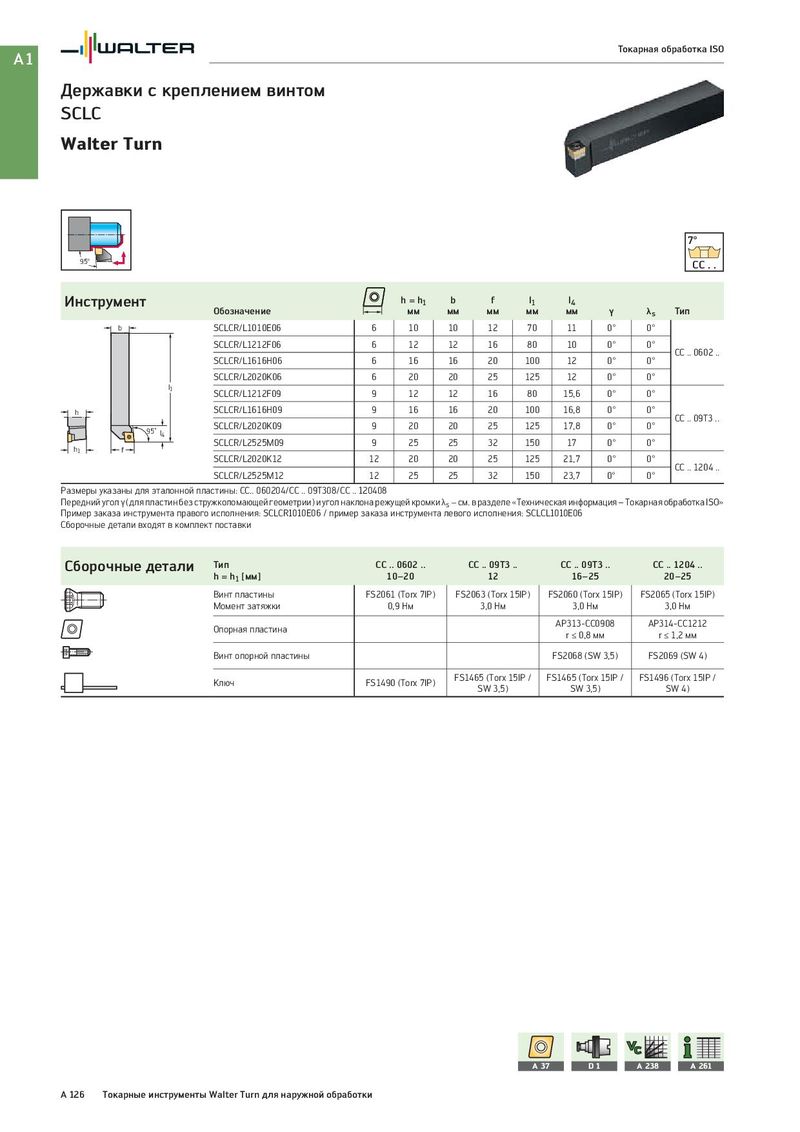

Общий каталог Walter 2017 - страница 142

A1 Токарная обработка ISO Державки с креплением винтом SCLC Walter Turn 7° 95° CC . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b SCLCR/L1010E06 6 10 10 12 70 11 0° 0° SCLCR/L1212F06 6 12 12 16 80 10 0° 0° CC .. 0602 .. SCLCR/L1616H06 6 16 16 20 100 12 0° 0° SCLCR/L2020K06 6 20 20 25 125 12 0° 0° l1 SCLCR/L1212F09 9 12 12 16 80 15,6 0° 0° h SCLCR/L1616H09 9 16 16 20 100 16,8 0° 0° CC .. 09T3 .. 95˚ l4 SCLCR/L2020K09 9 20 20 25 125 17,8 0° 0° h1 f SCLCR/L2525M09 9 25 25 32 150 17 0° 0° SCLCR/L2020K12 12 20 20 25 125 21,7 0° 0° CC .. 1204 .. SCLCR/L2525M12 12 25 25 32 150 23,7 0° 0° Размеры указаны для эталонной пластины: CC.. 060204/CC .. 09T308/CC .. 120408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: SCLCR1010E06 / пример заказа инструмента левого исполнения: SCLCL1010E06 Сборочные детали входят в комплект поставки Сборочные детали Тип CC .. 0602 .. CC .. 09T3 .. CC .. 09T3 .. CC .. 1204 .. h = h1 [мм] 10–20 12 16–25 20–25 Винт пластины FS2061 (Torx 7IP) FS2063 (Torx 15IP) FS2060 (Torx 15IP) FS2065 (Torx 15IP) Момент затяжки 0,9 Нм 3,0 Нм 3,0 Нм 3,0 Нм Опорная пластина AP313-CC0908 AP314-CC1212 r ≤ 0,8 мм r ≤ 1,2 мм Винт опорной пластины FS2068 (SW 3,5) FS2069 (SW 4) Ключ FS1490 (Torx 7IP) FS1465 (Torx 15IP / FS1465 (Torx 15IP / FS1496 (Torx 15IP / SW 3,5) SW 3,5) SW 4) A 37 D1 A 238 A 261 A 126 Токарные инструменты Walter Turn для наружной обработки
