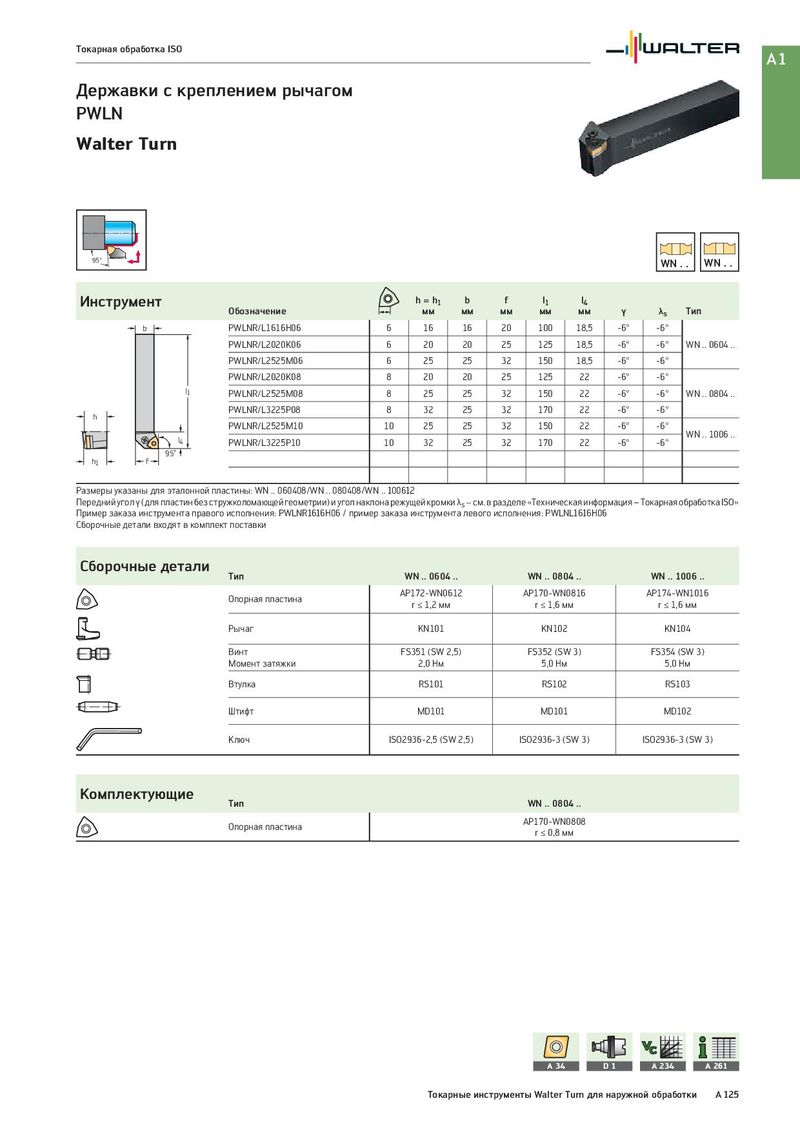

Общий каталог Walter 2017 - страница 141

Токарная обработка ISO A1 Державки с креплением рычагом PWLN Walter Turn 95° WN . . WN . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b PWLNR/L1616H06 6 16 16 20 100 18,5 -6° -6° PWLNR/L2020K06 6 20 20 25 125 18,5 -6° -6° WN .. 0604 .. PWLNR/L2525M06 6 25 25 32 150 18,5 -6° -6° PWLNR/L2020K08 8 20 20 25 125 22 -6° -6° l1 PWLNR/L2525M08 8 25 25 32 150 22 -6° -6° WN .. 0804 .. h PWLNR/L3225P08 8 32 25 32 170 22 -6° -6° PWLNR/L2525M10 10 25 25 32 150 22 -6° -6° l4 WN .. 1006 .. PWLNR/L3225P10 10 32 25 32 170 22 -6° -6° h1 95˚ f Размеры указаны для эталонной пластины: WN .. 060408/WN .. 080408/WN .. 100612 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: PWLNR1616H06 / пример заказа инструмента левого исполнения: PWLNL1616H06 Сборочные детали входят в комплект поставки Сборочные детали Тип WN .. 0604 .. WN .. 0804 .. WN .. 1006 .. Опорная пластина AP172-WN0612 AP170-WN0816 AP174-WN1016 r ≤ 1,2 мм r ≤ 1,6 мм r ≤ 1,6 мм Рычаг KN101 KN102 KN104 Винт FS351 (SW 2,5) FS352 (SW 3) FS354 (SW 3) Момент затяжки 2,0 Нм 5,0 Нм 5,0 Нм Втулка RS101 RS102 RS103 Штифт MD101 MD101 MD102 Ключ ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) ISO2936-3 (SW 3) Комплектующие Тип WN .. 0804 .. Опорная пластина AP170-WN0808 r ≤ 0,8 мм A 34 D1 A 234 A 261 Токарные инструменты Walter Turn для наружной обработки A 125
