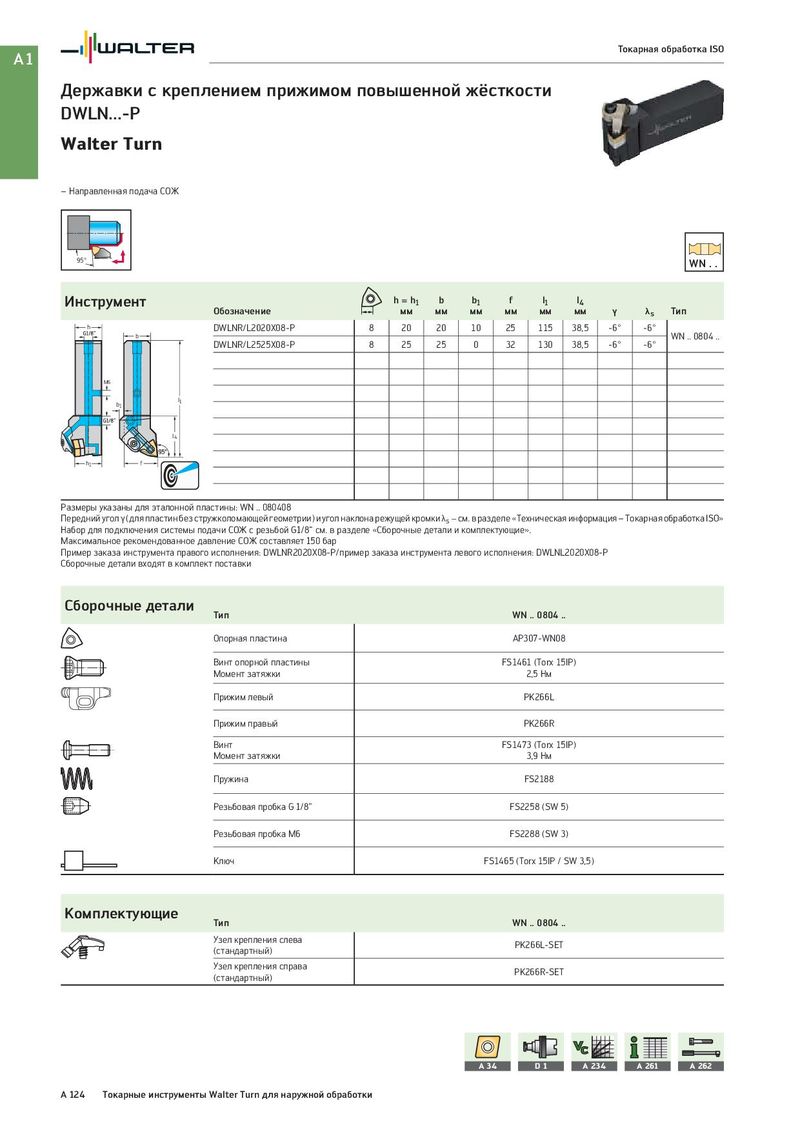

Общий каталог Walter 2017 - страница 140

A1 Токарная обработка ISO Державки с креплением прижимом повышенной жёсткости DWLN...-P Walter Turn – Направленная подача СОЖ 95° WN . . Инструмент h = h1 b b1 f l1 l4 Обозначение мм мм мм мм мм мм γ λs Тип h DWLNR/L2020X08-P 8 20 20 10 25 115 38,5 -6° -6° b WN .. 0804 .. DWLNR/L2525X08-P 8 25 25 0 32 130 38,5 -6° -6° M6 b1 l1 l4 h1 f Размеры указаны для эталонной пластины: WN .. 080408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Набор для подключения системы подачи СОЖ с резьбой G1/8“ см. в разделе «Сборочные детали и комплектующие». Максимальное рекомендованное давление СОЖ составляет 150 бар Пример заказа инструмента правого исполнения: DWLNR2020X08-P/пример заказа инструмента левого исполнения: DWLNL2020X08-P Сборочные детали входят в комплект поставки Сборочные детали Тип WN .. 0804 .. Опорная пластина AP307-WN08 Винт опорной пластины FS1461 (Torx 15IP) Момент затяжки 2,5 Нм Прижим левый PK266L Прижим правый PK266R Винт FS1473 (Torx 15IP) Момент затяжки 3,9 Нм Пружина FS2188 Резьбовая пробка G 1/8" FS2258 (SW 5) Резьбовая пробка M6 FS2288 (SW 3) Ключ FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип WN .. 0804 .. Узел крепления слева PK266L-SET (стандартный) Узел крепления справа PK266R-SET (стандартный) A 34 D1 A 234 A 261 A 262 A 124 Токарные инструменты Walter Turn для наружной обработки
