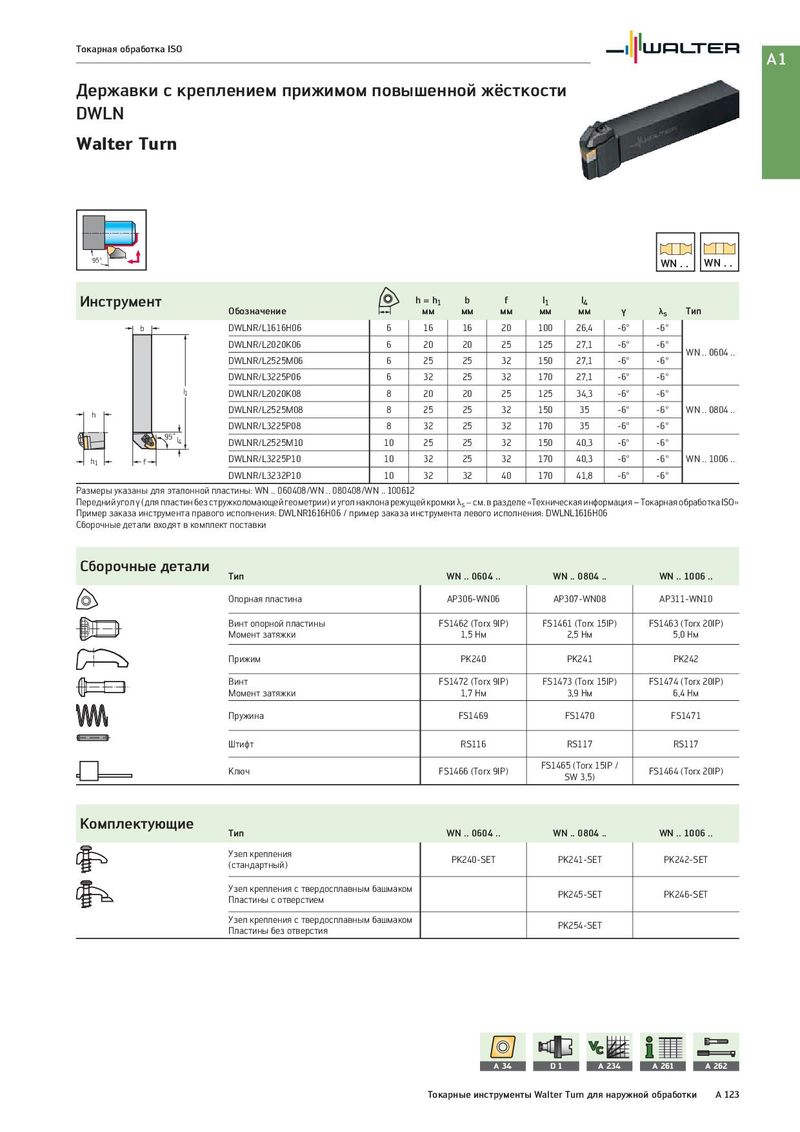

Токарная обработка ISO A1 Державки с креплением прижимом повышенной жёсткости DWLN Walter Turn 95° WN . . WN . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b DWLNR/L1616H06 6 16 16 20 100 26,4 -6° -6° DWLNR/L2020K06 6 20 20 25 125 27,1 -6° -6° WN .. 0604 .. DWLNR/L2525M06 6 25 25 32 150 27,1 -6° -6° DWLNR/L3225P06 6 32 25 32 170 27,1 -6° -6° l1 DWLNR/L2020K08 8 20 20 25 125 34,3 -6° -6° h DWLNR/L2525M08 8 25 25 32 150 35 -6° -6° WN .. 0804 .. DWLNR/L3225P08 8 32 25 32 170 35 -6° -6° 95˚ l4 DWLNR/L2525M10 10 25 25 32 150 40,3 -6° -6° h1 f DWLNR/L3225P10 10 32 25 32 170 40,3 -6° -6° WN .. 1006 .. DWLNR/L3232P10 10 32 32 40 170 41,8 -6° -6° Размеры указаны для эталонной пластины: WN .. 060408/WN .. 080408/WN .. 100612 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: DWLNR1616H06 / пример заказа инструмента левого исполнения: DWLNL1616H06 Сборочные детали входят в комплект поставки Сборочные детали Тип WN .. 0604 .. WN .. 0804 .. WN .. 1006 .. Опорная пластина AP306-WN06 AP307-WN08 AP311-WN10 Винт опорной пластины FS1462 (Torx 9IP) FS1461 (Torx 15IP) FS1463 (Torx 20IP) Момент затяжки 1,5 Нм 2,5 Нм 5,0 Нм Прижим PK240 PK241 PK242 Винт FS1472 (Torx 9IP) FS1473 (Torx 15IP) FS1474 (Torx 20IP) Момент затяжки 1,7 Нм 3,9 Нм 6,4 Нм Пружина FS1469 FS1470 FS1471 Штифт RS116 RS117 RS117 Ключ FS1466 (Torx 9IP) FS1465 (Torx 15IP / FS1464 (Torx 20IP) SW 3,5) Комплектующие Тип WN .. 0604 .. WN .. 0804 .. WN .. 1006 .. Узел крепления PK240-SET PK241-SET PK242-SET (стандартный) Узел крепления с твердосплавным башмаком PK245-SET PK246-SET Пластины с отверстием Узел крепления с твердосплавным башмаком PK254-SET Пластины без отверстия A 34 D1 A 234 A 261 A 262 Токарные инструменты Walter Turn для наружной обработки A 123
