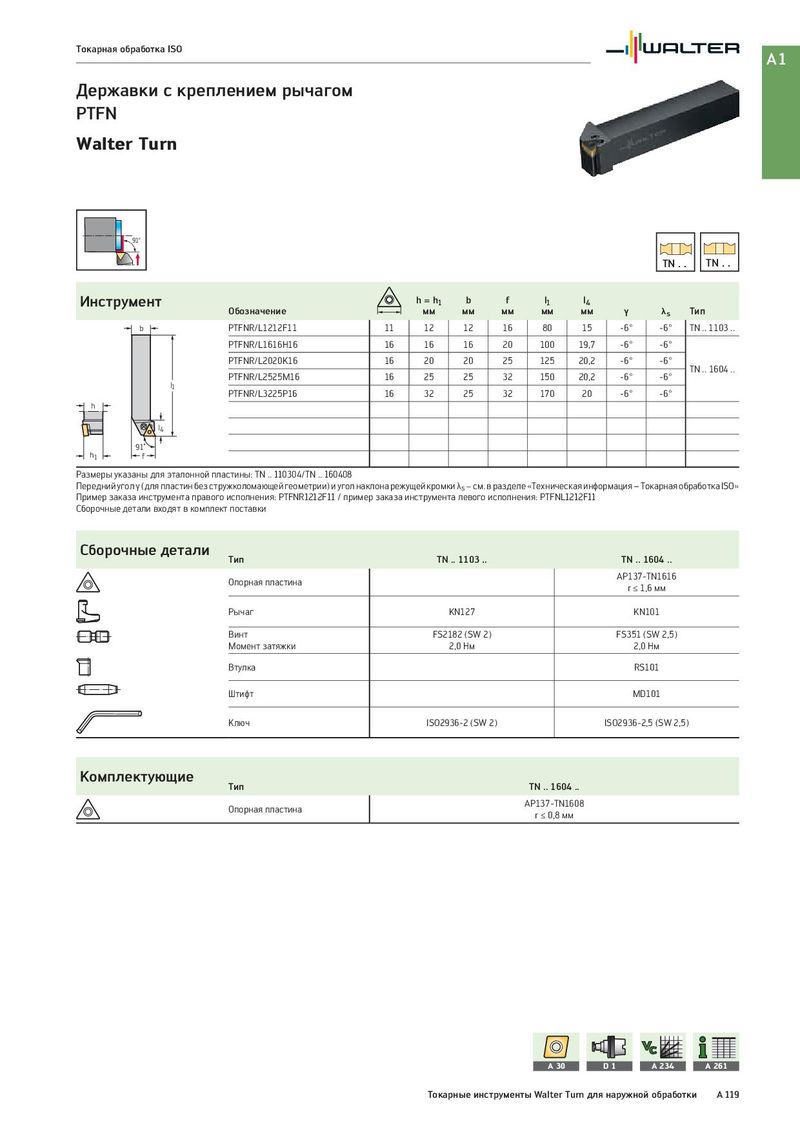

Токарная обработка ISO A1 Державки с креплением рычагом PTFN Walter Turn 91° TN . . TN . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b PTFNR/L1212F11 11 12 12 16 80 15 -6° -6° TN .. 1103 .. PTFNR/L1616H16 16 16 16 20 100 19,7 -6° -6° PTFNR/L2020K16 16 20 20 25 125 20,2 -6° -6° TN .. 1604 .. PTFNR/L2525M16 16 25 25 32 150 20,2 -6° -6° l1 PTFNR/L3225P16 16 32 25 32 170 20 -6° -6° h l4 91˚ h1 f Размеры указаны для эталонной пластины: TN .. 110304/TN .. 160408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: PTFNR1212F11 / пример заказа инструмента левого исполнения: PTFNL1212F11 Сборочные детали входят в комплект поставки Сборочные детали Тип TN .. 1103 .. TN .. 1604 .. Опорная пластина AP137-TN1616 r ≤ 1,6 мм Рычаг KN127 KN101 Винт FS2182 (SW 2) FS351 (SW 2,5) Момент затяжки 2,0 Нм 2,0 Нм Втулка RS101 Штифт MD101 Ключ ISO2936-2 (SW 2) ISO2936-2,5 (SW 2,5) Комплектующие Тип TN .. 1604 .. Опорная пластина AP137-TN1608 r ≤ 0,8 мм A 30 D1 A 234 A 261 Токарные инструменты Walter Turn для наружной обработки A 119
