Общий каталог Walter 2017 - страница 134

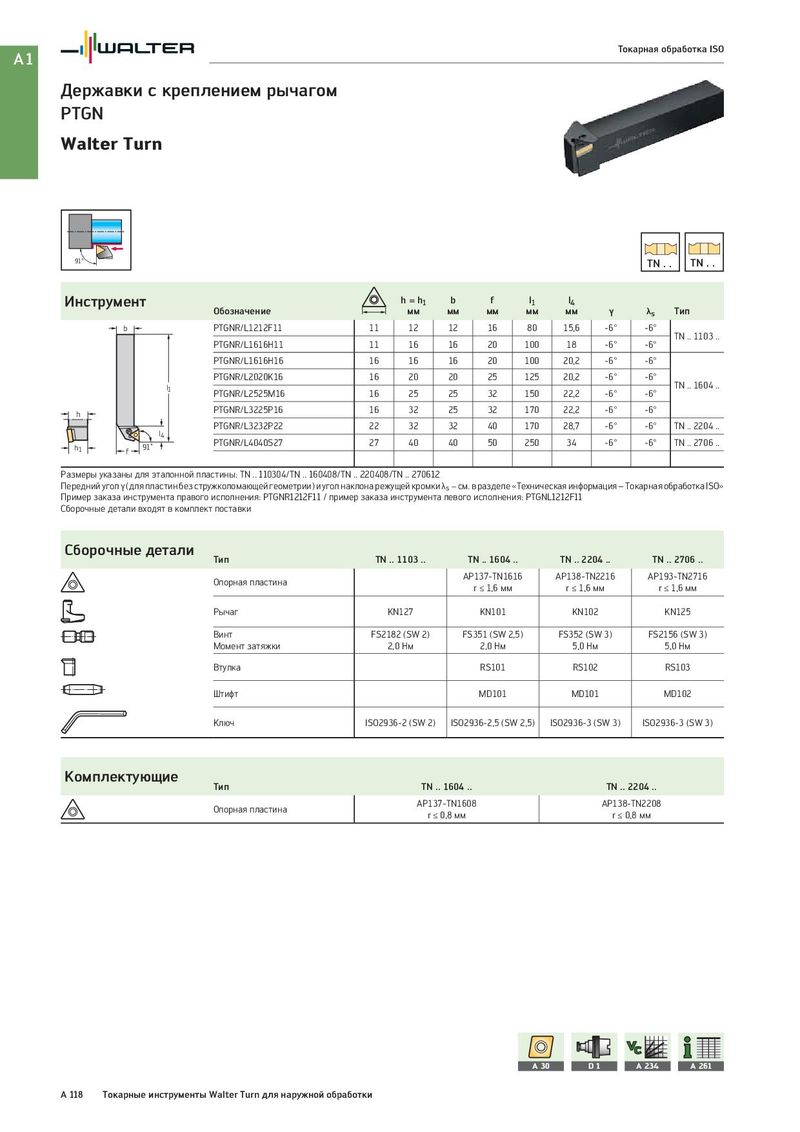

A1 Токарная обработка ISO Державки с креплением рычагом PTGN Walter Turn 91° TN . . TN . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b PTGNR/L1212F11 11 12 12 16 80 15,6 -6° -6° TN .. 1103 .. PTGNR/L1616H11 11 16 16 20 100 18 -6° -6° PTGNR/L1616H16 16 16 16 20 100 20,2 -6° -6° PTGNR/L2020K16 16 20 20 25 125 20,2 -6° -6° l1 TN .. 1604 .. PTGNR/L2525M16 16 25 25 32 150 22,2 -6° -6° h PTGNR/L3225P16 16 32 25 32 170 22,2 -6° -6° l4 PTGNR/L3232P22 22 32 32 40 170 28,7 -6° -6° TN .. 2204 .. h1 91˚ PTGNR/L4040S27 27 40 40 50 250 34 -6° -6° TN .. 2706 .. f Размеры указаны для эталонной пластины: TN .. 110304/TN .. 160408/TN .. 220408/TN .. 270612 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: PTGNR1212F11 / пример заказа инструмента левого исполнения: PTGNL1212F11 Сборочные детали входят в комплект поставки Сборочные детали Тип TN .. 1103 .. TN .. 1604 .. TN .. 2204 .. TN .. 2706 .. Опорная пластина AP137-TN1616 AP138-TN2216 AP193-TN2716 r ≤ 1,6 мм r ≤ 1,6 мм r ≤ 1,6 мм Рычаг KN127 KN101 KN102 KN125 Винт FS2182 (SW 2) FS351 (SW 2,5) FS352 (SW 3) FS2156 (SW 3) Момент затяжки 2,0 Нм 2,0 Нм 5,0 Нм 5,0 Нм Втулка RS101 RS102 RS103 Штифт MD101 MD101 MD102 Ключ ISO2936-2 (SW 2) ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) ISO2936-3 (SW 3) Комплектующие Тип TN .. 1604 .. TN .. 2204 .. Опорная пластина AP137-TN1608 AP138-TN2208 r ≤ 0,8 мм r ≤ 0,8 мм A 30 D1 A 234 A 261 A 118 Токарные инструменты Walter Turn для наружной обработки
