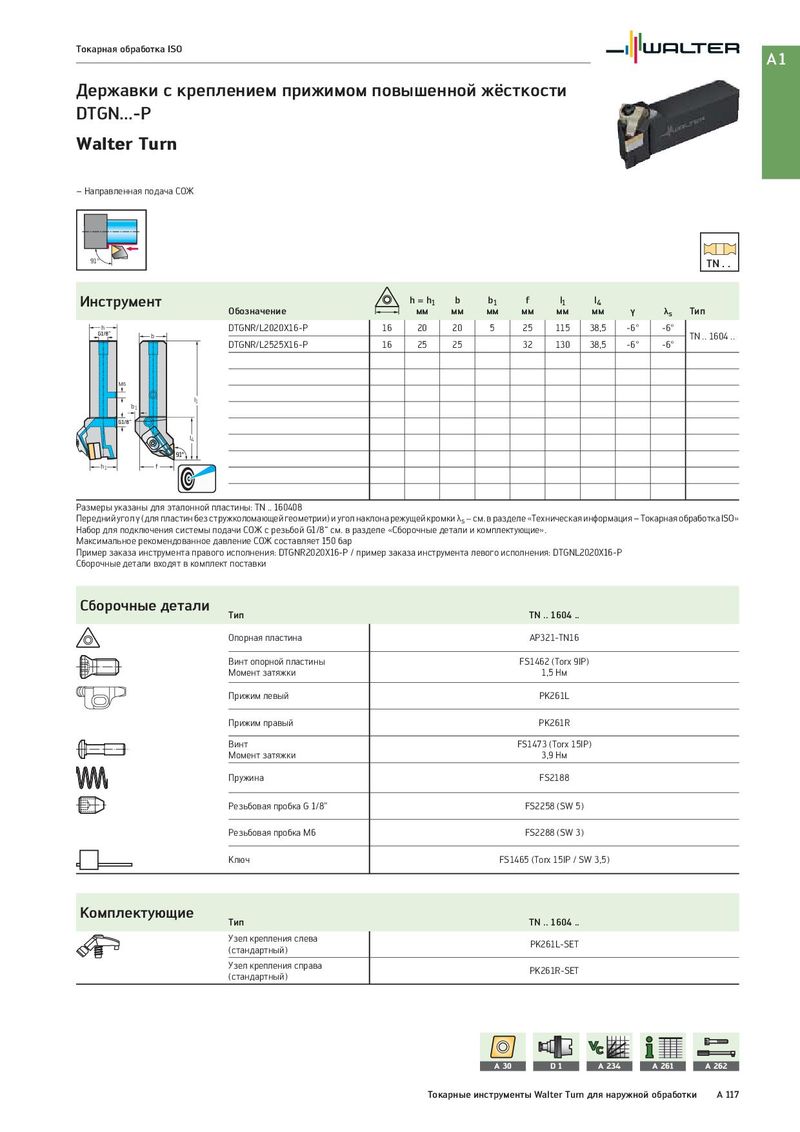

Общий каталог Walter 2017 - страница 133

Токарная обработка ISO A1 Державки с креплением прижимом повышенной жёсткости DTGN...-P Walter Turn – Направленная подача СОЖ 91° TN . . Инструмент h = h1 b b1 f l1 l4 Обозначение мм мм мм мм мм мм γ λs Тип h DTGNR/L2020X16-P 16 20 20 5 25 115 38,5 -6° -6° b TN .. 1604 .. DTGNR/L2525X16-P 16 25 25 32 130 38,5 -6° -6° M6 b1 l1 l4 h1 f Размеры указаны для эталонной пластины: TN .. 160408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Набор для подключения системы подачи СОЖ с резьбой G1/8“ см. в разделе «Сборочные детали и комплектующие». Максимальное рекомендованное давление СОЖ составляет 150 бар Пример заказа инструмента правого исполнения: DTGNR2020X16-P / пример заказа инструмента левого исполнения: DTGNL2020X16-P Сборочные детали входят в комплект поставки Сборочные детали Тип TN .. 1604 .. Опорная пластина AP321-TN16 Винт опорной пластины FS1462 (Torx 9IP) Момент затяжки 1,5 Нм Прижим левый PK261L Прижим правый PK261R Винт FS1473 (Torx 15IP) Момент затяжки 3,9 Нм Пружина FS2188 Резьбовая пробка G 1/8" FS2258 (SW 5) Резьбовая пробка M6 FS2288 (SW 3) Ключ FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип TN .. 1604 .. Узел крепления слева PK261L-SET (стандартный) Узел крепления справа PK261R-SET (стандартный) A 30 D1 A 234 A 261 A 262 Токарные инструменты Walter Turn для наружной обработки A 117
