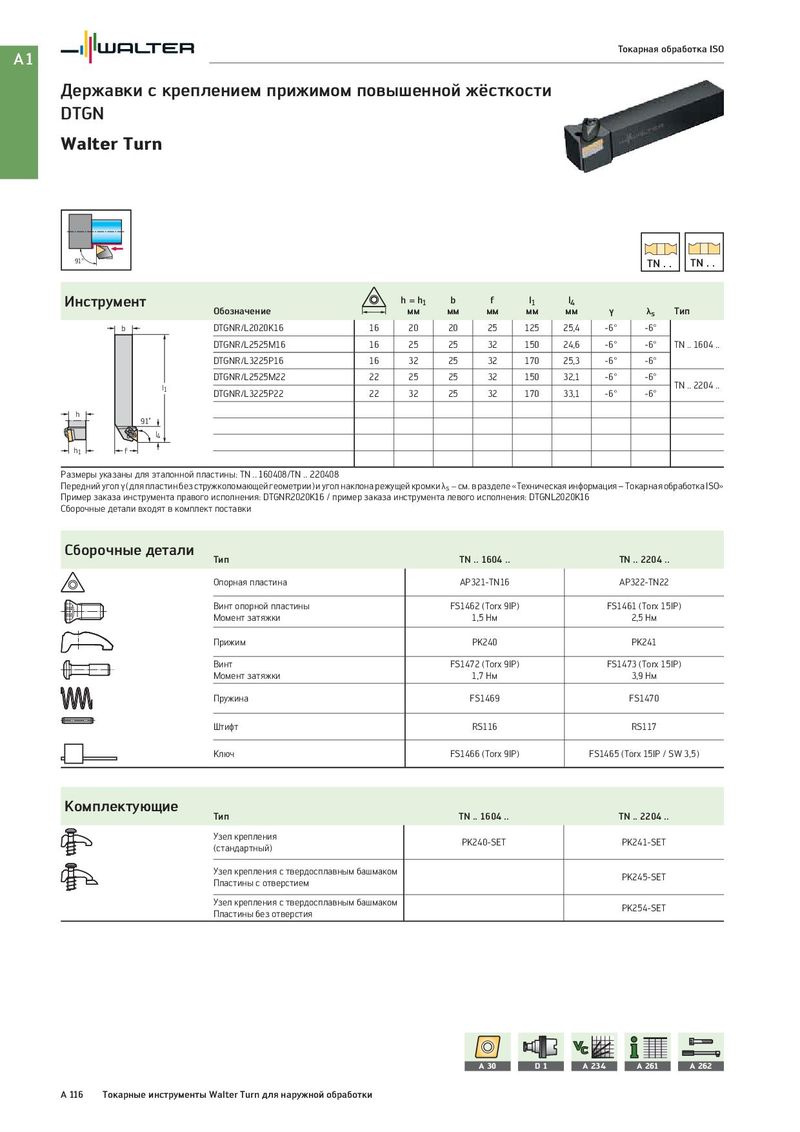

A1 Токарная обработка ISO Державки с креплением прижимом повышенной жёсткости DTGN Walter Turn 91° TN . . TN . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b DTGNR/L2020K16 16 20 20 25 125 25,4 -6° -6° DTGNR/L2525M16 16 25 25 32 150 24,6 -6° -6° TN .. 1604 .. DTGNR/L3225P16 16 32 25 32 170 25,3 -6° -6° DTGNR/L2525M22 22 25 25 32 150 32,1 -6° -6° l1 TN .. 2204 .. DTGNR/L3225P22 22 32 25 32 170 33,1 -6° -6° h 91˚ l4 h1 f Размеры указаны для эталонной пластины: TN .. 160408/TN .. 220408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: DTGNR2020K16 / пример заказа инструмента левого исполнения: DTGNL2020K16 Сборочные детали входят в комплект поставки Сборочные детали Тип TN .. 1604 .. TN .. 2204 .. Опорная пластина AP321-TN16 AP322-TN22 Винт опорной пластины FS1462 (Torx 9IP) FS1461 (Torx 15IP) Момент затяжки 1,5 Нм 2,5 Нм Прижим PK240 PK241 Винт FS1472 (Torx 9IP) FS1473 (Torx 15IP) Момент затяжки 1,7 Нм 3,9 Нм Пружина FS1469 FS1470 Штифт RS116 RS117 Ключ FS1466 (Torx 9IP) FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип TN .. 1604 .. TN .. 2204 .. Узел крепления PK240-SET PK241-SET (стандартный) Узел крепления с твердосплавным башмаком PK245-SET Пластины с отверстием Узел крепления с твердосплавным башмаком PK254-SET Пластины без отверстия A 30 D1 A 234 A 261 A 262 A 116 Токарные инструменты Walter Turn для наружной обработки
