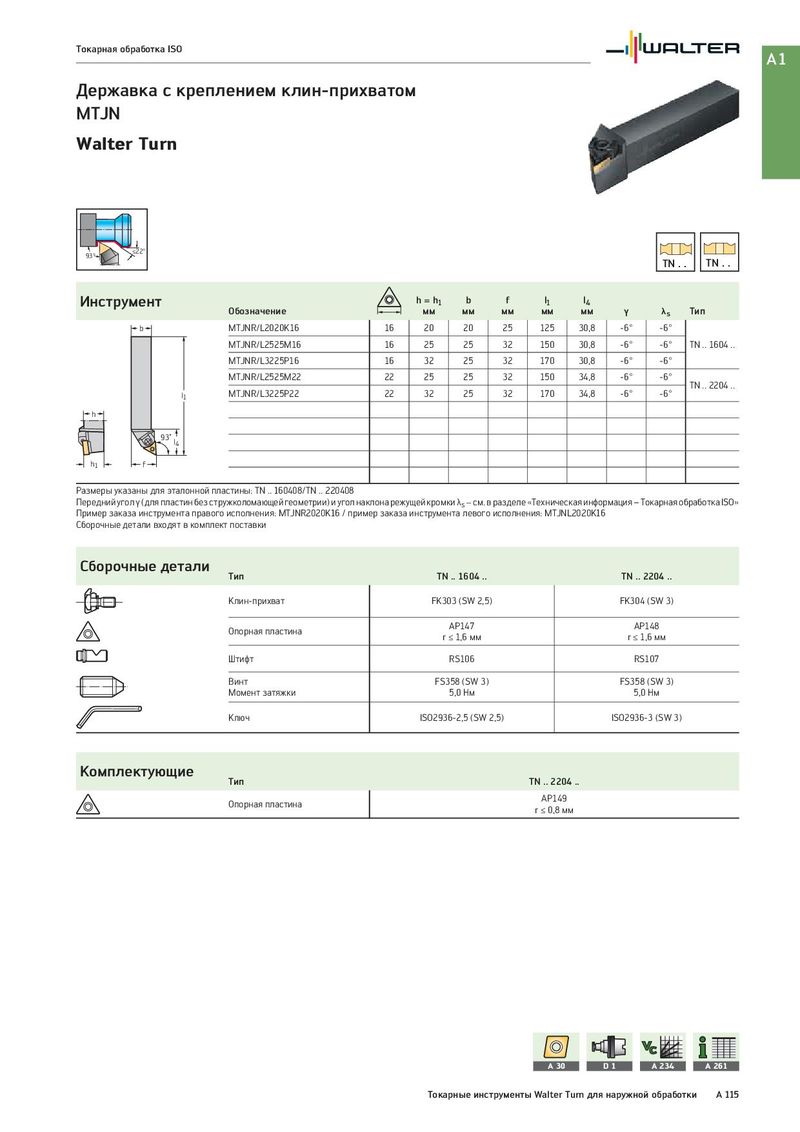

Токарная обработка ISO A1 Державка с креплением клин-прихватом MTJN Walter Turn 93° ≤22° TN . . TN . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b MTJNR/L2020K16 16 20 20 25 125 30,8 -6° -6° MTJNR/L2525M16 16 25 25 32 150 30,8 -6° -6° TN .. 1604 .. MTJNR/L3225P16 16 32 25 32 170 30,8 -6° -6° MTJNR/L2525M22 22 25 25 32 150 34,8 -6° -6° TN .. 2204 .. l1 MTJNR/L3225P22 22 32 25 32 170 34,8 -6° -6° h 93˚ l4 h1 f Размеры указаны для эталонной пластины: TN .. 160408/TN .. 220408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: MTJNR2020K16 / пример заказа инструмента левого исполнения: MTJNL2020K16 Сборочные детали входят в комплект поставки Сборочные детали Тип TN .. 1604 .. TN .. 2204 .. Клин-прихват FK303 (SW 2,5) FK304 (SW 3) Опорная пластина AP147 AP148 r ≤ 1,6 мм r ≤ 1,6 мм Штифт RS106 RS107 Винт FS358 (SW 3) FS358 (SW 3) Момент затяжки 5,0 Нм 5,0 Нм Ключ ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) Комплектующие Тип TN .. 2204 .. Опорная пластина AP149 r ≤ 0,8 мм A 30 D1 A 234 A 261 Токарные инструменты Walter Turn для наружной обработки A 115
