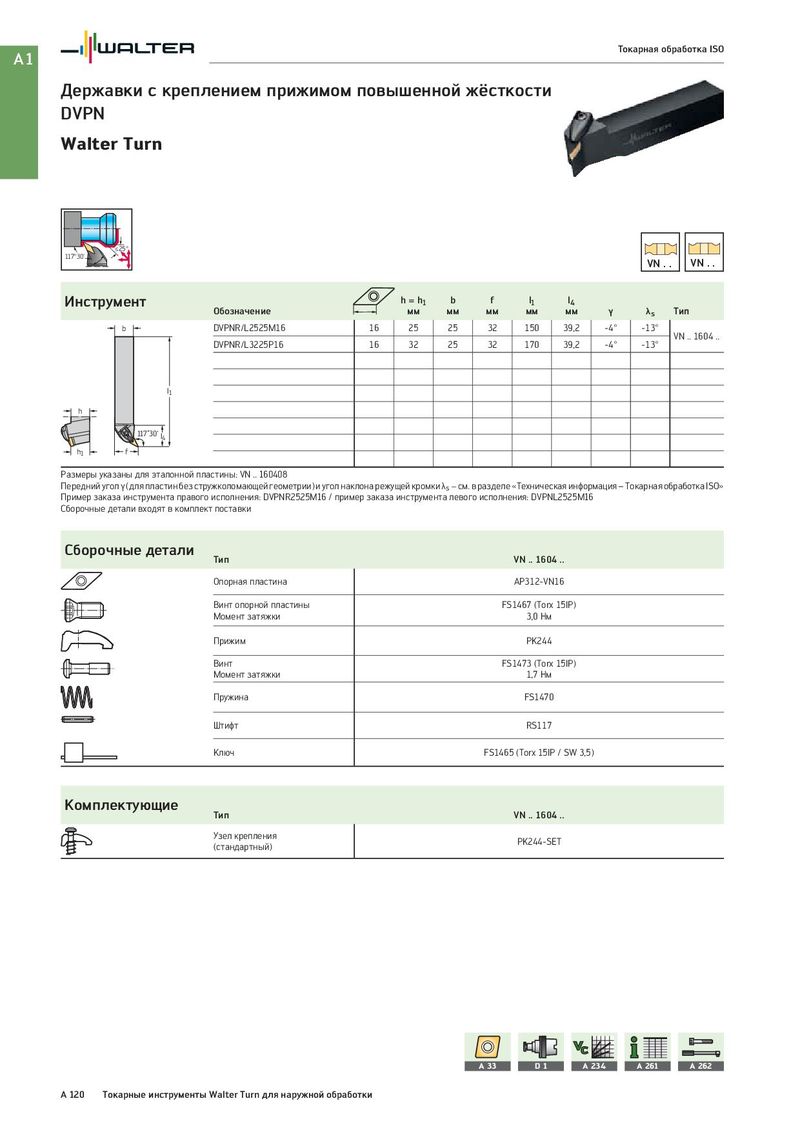

A1 Токарная обработка ISO Державки с креплением прижимом повышенной жёсткости DVPN Walter Turn ≤25° 117°30‘ VN . . VN . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b DVPNR/L2525M16 16 25 25 32 150 39,2 -4° -13° VN .. 1604 .. DVPNR/L3225P16 16 32 25 32 170 39,2 -4° -13° l1 h 117˚30’ l4 h1 f Размеры указаны для эталонной пластины: VN .. 160408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: DVPNR2525M16 / пример заказа инструмента левого исполнения: DVPNL2525M16 Сборочные детали входят в комплект поставки Сборочные детали Тип VN .. 1604 .. Опорная пластина AP312-VN16 Винт опорной пластины FS1467 (Torx 15IP) Момент затяжки 3,0 Нм Прижим PK244 Винт FS1473 (Torx 15IP) Момент затяжки 1,7 Нм Пружина FS1470 Штифт RS117 Ключ FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип VN .. 1604 .. Узел крепления PK244-SET (стандартный) A 33 D1 A 234 A 261 A 262 A 120 Токарные инструменты Walter Turn для наружной обработки
