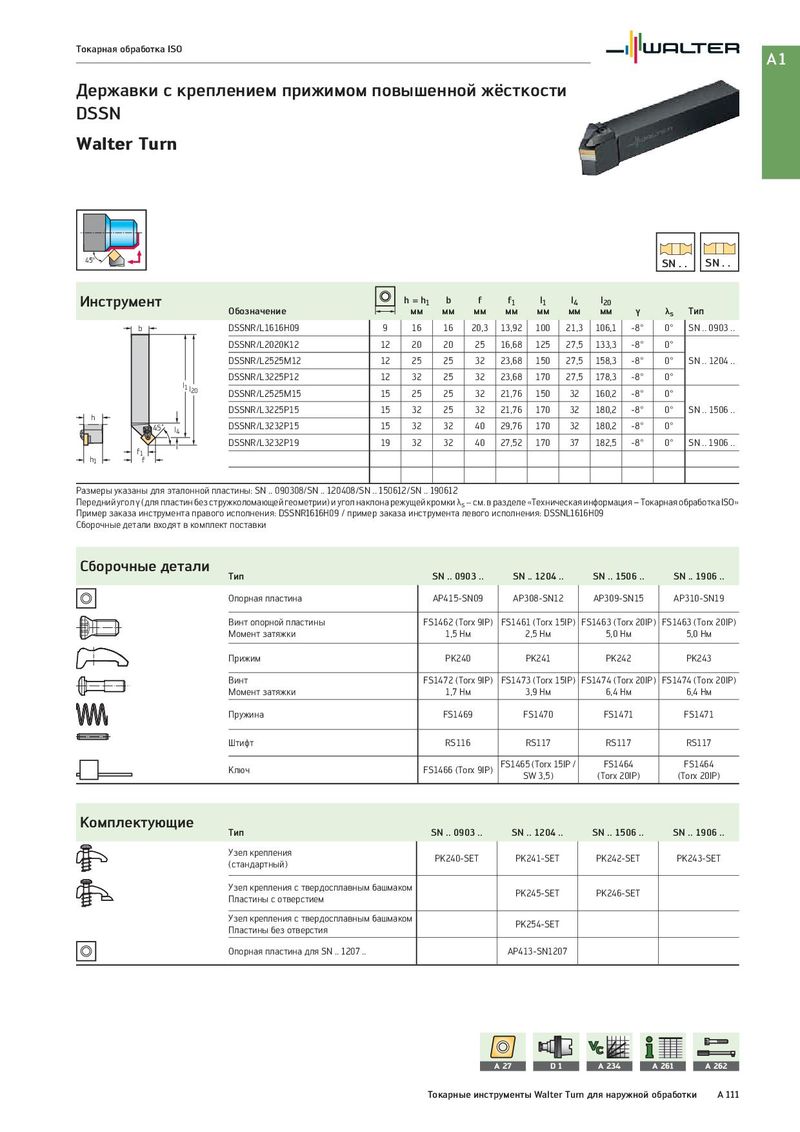

Общий каталог Walter 2017 - страница 127

Токарная обработка ISO A1 Державки с креплением прижимом повышенной жёсткости DSSN Walter Turn 45° SN . . SN . . Инструмент h = h1 b f f1 l1 l4 l20 Обозначение мм мм мм мм мм мм мм γ λs Тип b DSSNR/L1616H09 9 16 16 20,3 13,92 100 21,3 106,1 -8° 0° SN .. 0903 .. DSSNR/L2020K12 12 20 20 25 16,68 125 27,5 133,3 -8° 0° DSSNR/L2525M12 12 25 25 32 23,68 150 27,5 158,3 -8° 0° SN .. 1204 .. DSSNR/L3225P12 12 32 25 32 23,68 170 27,5 178,3 -8° 0° l1 l20 DSSNR/L2525M15 15 25 25 32 21,76 150 32 160,2 -8° 0° DSSNR/L3225P15 15 32 25 32 21,76 170 32 180,2 -8° 0° SN .. 1506 .. h 45˚ l4 DSSNR/L3232P15 15 32 32 40 29,76 170 32 180,2 -8° 0° DSSNR/L3232P19 19 32 32 40 27,52 170 37 182,5 -8° 0° SN .. 1906 .. h1 f1 f Размеры указаны для эталонной пластины: SN .. 090308/SN .. 120408/SN .. 150612/SN .. 190612 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: DSSNR1616H09 / пример заказа инструмента левого исполнения: DSSNL1616H09 Сборочные детали входят в комплект поставки Сборочные детали Тип SN .. 0903 .. SN .. 1204 .. SN .. 1506 .. SN .. 1906 .. Опорная пластина AP415-SN09 AP308-SN12 AP309-SN15 AP310-SN19 Винт опорной пластины FS1462 (Torx 9IP) FS1461 (Torx 15IP) FS1463 (Torx 20IP) FS1463 (Torx 20IP) Момент затяжки 1,5 Нм 2,5 Нм 5,0 Нм 5,0 Нм Прижим PK240 PK241 PK242 PK243 Винт FS1472 (Torx 9IP) FS1473 (Torx 15IP) FS1474 (Torx 20IP) FS1474 (Torx 20IP) Момент затяжки 1,7 Нм 3,9 Нм 6,4 Нм 6,4 Нм Пружина FS1469 FS1470 FS1471 FS1471 Штифт RS116 RS117 RS117 RS117 Ключ FS1466 (Torx 9IP) FS1465 (Torx 15IP / FS1464 FS1464 SW 3,5) (Torx 20IP) (Torx 20IP) Комплектующие Тип SN .. 0903 .. SN .. 1204 .. SN .. 1506 .. SN .. 1906 .. Узел крепления PK240-SET PK241-SET PK242-SET PK243-SET (стандартный) Узел крепления с твердосплавным башмаком PK245-SET PK246-SET Пластины с отверстием Узел крепления с твердосплавным башмаком PK254-SET Пластины без отверстия Опорная пластина для SN .. 1207 .. AP413-SN1207 A 27 D1 A 234 A 261 A 262 Токарные инструменты Walter Turn для наружной обработки A 111
