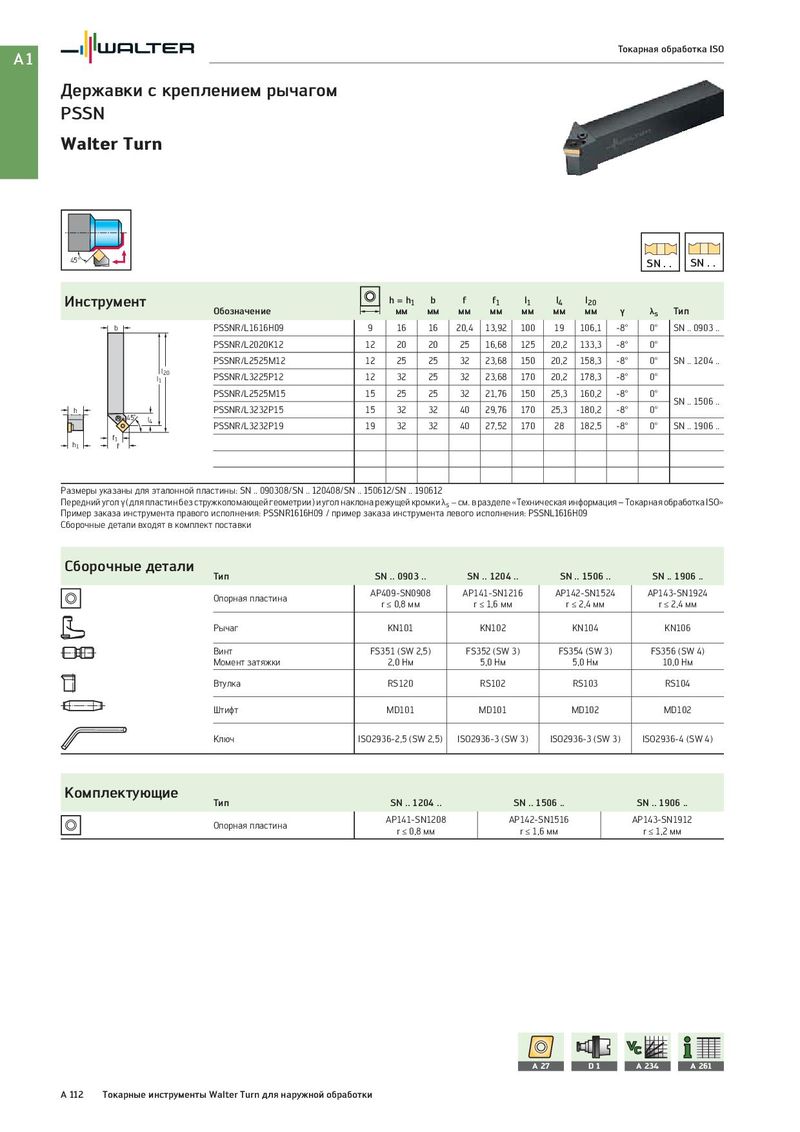

A1 Токарная обработка ISO Державки с креплением рычагом PSSN Walter Turn 45° SN . . SN . . Инструмент h = h1 b f f1 l1 l4 l20 Обозначение мм мм мм мм мм мм мм γ λs Тип b PSSNR/L1616H09 9 16 16 20,4 13,92 100 19 106,1 -8° 0° SN .. 0903 .. PSSNR/L2020K12 12 20 20 25 16,68 125 20,2 133,3 -8° 0° PSSNR/L2525M12 12 25 25 32 23,68 150 20,2 158,3 -8° 0° SN .. 1204 .. l1 l20 PSSNR/L3225P12 12 32 25 32 23,68 170 20,2 178,3 -8° 0° PSSNR/L2525M15 15 25 25 32 21,76 150 25,3 160,2 -8° 0° SN .. 1506 .. h PSSNR/L3232P15 15 32 32 40 29,76 170 25,3 180,2 -8° 0° 45˚ l4 PSSNR/L3232P19 19 32 32 40 27,52 170 28 182,5 -8° 0° SN .. 1906 .. h1 f1 f Размеры указаны для эталонной пластины: SN .. 090308/SN .. 120408/SN .. 150612/SN .. 190612 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: PSSNR1616H09 / пример заказа инструмента левого исполнения: PSSNL1616H09 Сборочные детали входят в комплект поставки Сборочные детали Тип SN .. 0903 .. SN .. 1204 .. SN .. 1506 .. SN .. 1906 .. Опорная пластина AP409-SN0908 AP141-SN1216 AP142-SN1524 AP143-SN1924 r ≤ 0,8 мм r ≤ 1,6 мм r ≤ 2,4 мм r ≤ 2,4 мм Рычаг KN101 KN102 KN104 KN106 Винт FS351 (SW 2,5) FS352 (SW 3) FS354 (SW 3) FS356 (SW 4) Момент затяжки 2,0 Нм 5,0 Нм 5,0 Нм 10,0 Нм Втулка RS120 RS102 RS103 RS104 Штифт MD101 MD101 MD102 MD102 Ключ ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-4 (SW 4) Комплектующие Тип SN .. 1204 .. SN .. 1506 .. SN .. 1906 .. Опорная пластина AP141-SN1208 AP142-SN1516 AP143-SN1912 r ≤ 0,8 мм r ≤ 1,6 мм r ≤ 1,2 мм A 27 D1 A 234 A 261 A 112 Токарные инструменты Walter Turn для наружной обработки
