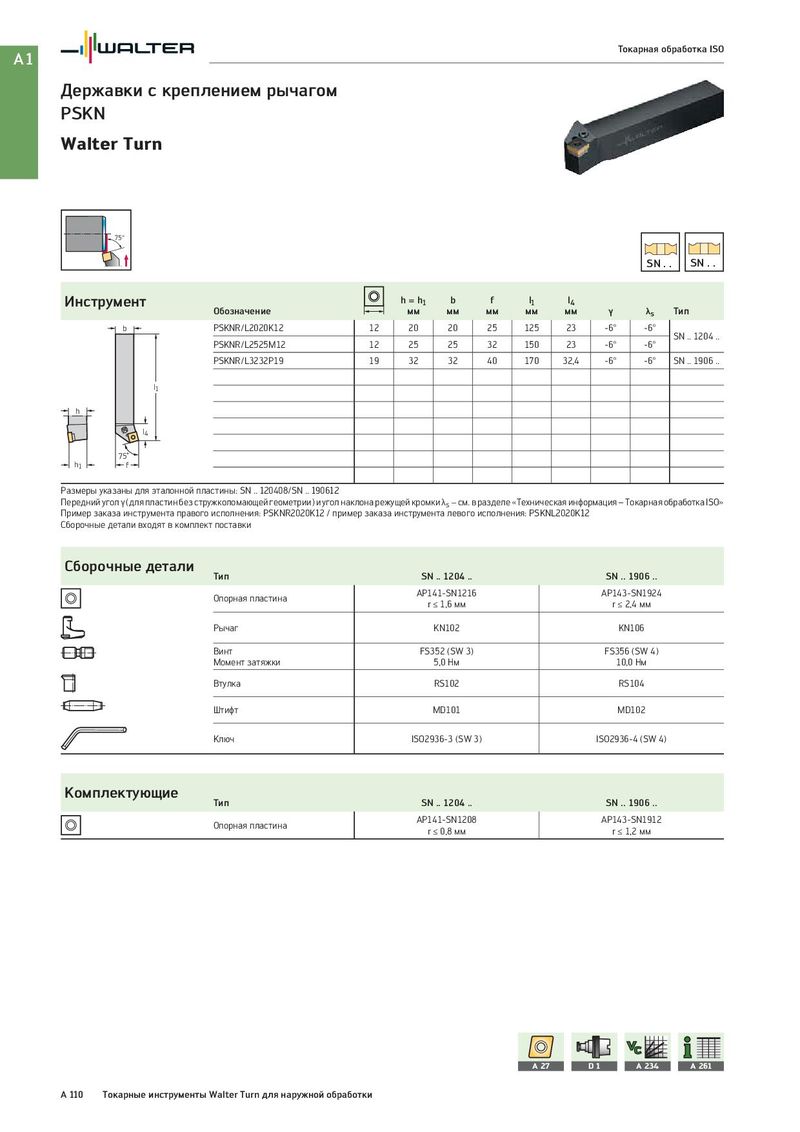

A1 Токарная обработка ISO Державки с креплением рычагом PSKN Walter Turn 75° SN . . SN . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b PSKNR/L2020K12 12 20 20 25 125 23 -6° -6° SN .. 1204 .. PSKNR/L2525M12 12 25 25 32 150 23 -6° -6° PSKNR/L3232P19 19 32 32 40 170 32,4 -6° -6° SN .. 1906 .. l1 h l4 75˚ h1 f Размеры указаны для эталонной пластины: SN .. 120408/SN .. 190612 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: PSKNR2020K12 / пример заказа инструмента левого исполнения: PSKNL2020K12 Сборочные детали входят в комплект поставки Сборочные детали Тип SN .. 1204 .. SN .. 1906 .. Опорная пластина AP141-SN1216 AP143-SN1924 r ≤ 1,6 мм r ≤ 2,4 мм Рычаг KN102 KN106 Винт FS352 (SW 3) FS356 (SW 4) Момент затяжки 5,0 Нм 10,0 Нм Втулка RS102 RS104 Штифт MD101 MD102 Ключ ISO2936-3 (SW 3) ISO2936-4 (SW 4) Комплектующие Тип SN .. 1204 .. SN .. 1906 .. Опорная пластина AP141-SN1208 AP143-SN1912 r ≤ 0,8 мм r ≤ 1,2 мм A 27 D1 A 234 A 261 A 110 Токарные инструменты Walter Turn для наружной обработки
