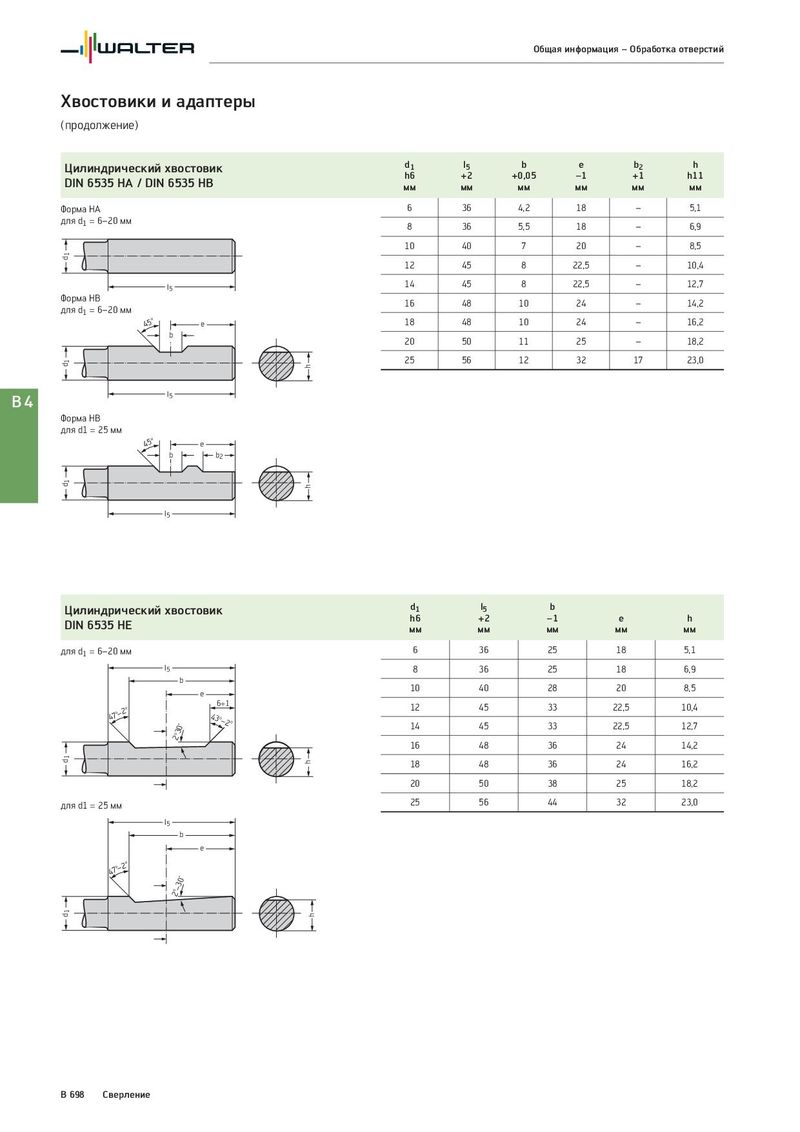

Общая информация – Обработка отверстий Хвостовики и адаптеры (продолжение) Цилиндрический хвостовик d1 l5 b e b2 h DIN 6535 HA / DIN 6535 HB h6 +2 +0,05 –1 +1 h11 мм мм мм мм мм мм Форма HA 6 36 4,2 18 – 5,1 для d1 = 6–20 мм 8 36 5,5 18 – 6,9 10 40 7 20 – 8,5 d1 12 45 8 22,5 – 10,4 l5 14 45 8 22,5 – 12,7 Форма HB 16 48 10 24 – 14,2 для d1 = 6–20 мм 45° e 18 48 10 24 – 16,2 b 20 50 11 25 – 18,2 d1 h 25 56 12 32 17 23,0 B4 l5 Форма HB для d1 = 25 мм 45° e b b2 d1 h l5 Цилиндрический хвостовик d1 l5 b DIN 6535 HE h6 +2 –1 e h мм мм мм мм мм для d1 = 6–20 мм 6 36 25 18 5,1 l5 8 36 25 18 6,9 b e 10 40 28 20 8,5 47°–2° 6+1 12 45 33 22,5 10,4 2°30’ 43°–2° 14 45 33 22,5 12,7 16 48 36 24 14,2 d1 h 18 48 36 24 16,2 20 50 38 25 18,2 для d1 = 25 мм 25 56 44 32 23,0 l5 b e 47°–2° 2°–30’ d1 h B 698 Сверление
