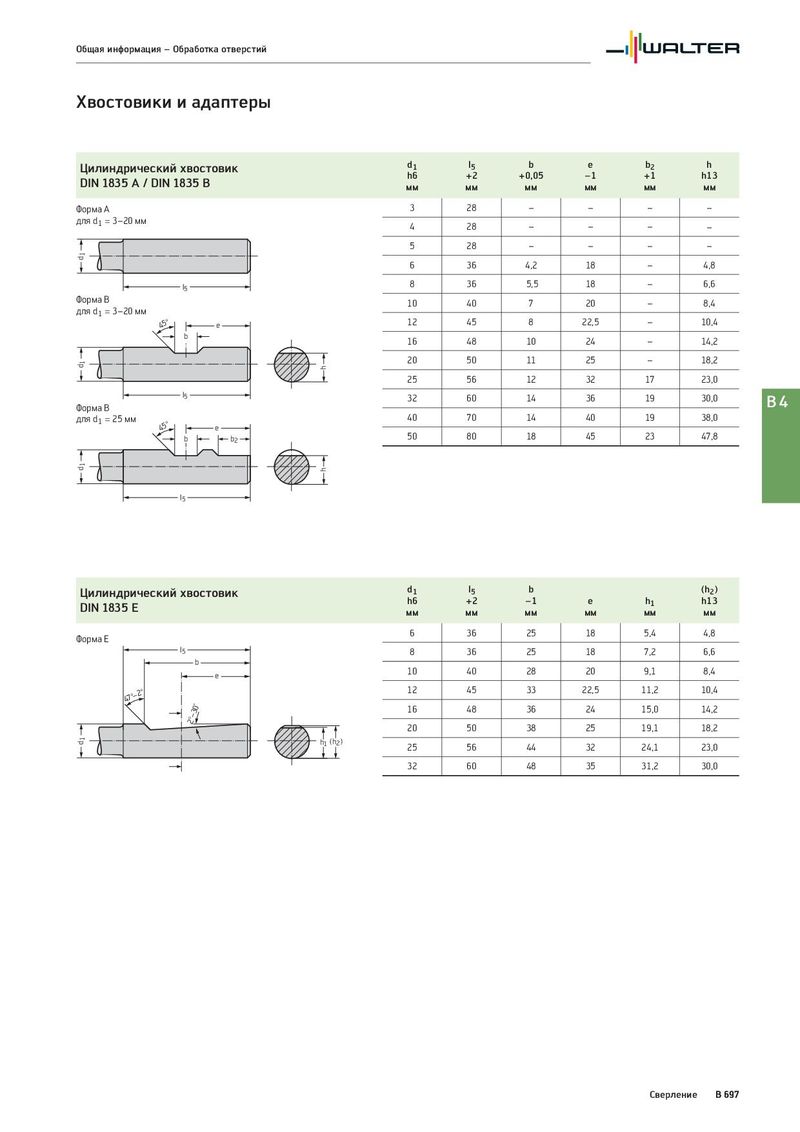

Общая информация – Обработка отверстий Хвостовики и адаптеры Цилиндрический хвостовик d1 l5 b e b2 h DIN 1835 A / DIN 1835 B h6 +2 +0,05 –1 +1 h13 мм мм мм мм мм мм Форма A 3 28 – – – – для d1 = 3–20 мм 4 28 – – – – 5 28 – – – – d1 6 36 4,2 18 – 4,8 l5 8 36 5,5 18 – 6,6 Форма B 10 40 7 20 – 8,4 для d1 = 3–20 мм 45° e 12 45 8 22,5 – 10,4 b 16 48 10 24 – 14,2 d1 20 50 11 25 – 18,2 h 25 56 12 32 17 23,0 l5 32 60 14 36 19 30,0 B4 Форма B для d1 = 25 мм 45° 40 70 14 40 19 38,0 e b b2 50 80 18 45 23 47,8 d1 h l5 Цилиндрический хвостовик d1 l5 b (h2) DIN 1835 E h6 +2 –1 e h1 h13 мм мм мм мм мм мм Форма E 6 36 25 18 5,4 4,8 l5 8 36 25 18 7,2 6,6 b e 10 40 28 20 9,1 8,4 47°–2° 12 45 33 22,5 11,2 10,4 2°–30’ 16 48 36 24 15,0 14,2 20 50 38 25 19,1 18,2 d1 h1 (h2) 25 56 44 32 24,1 23,0 32 60 48 35 31,2 30,0 Сверление B 697
