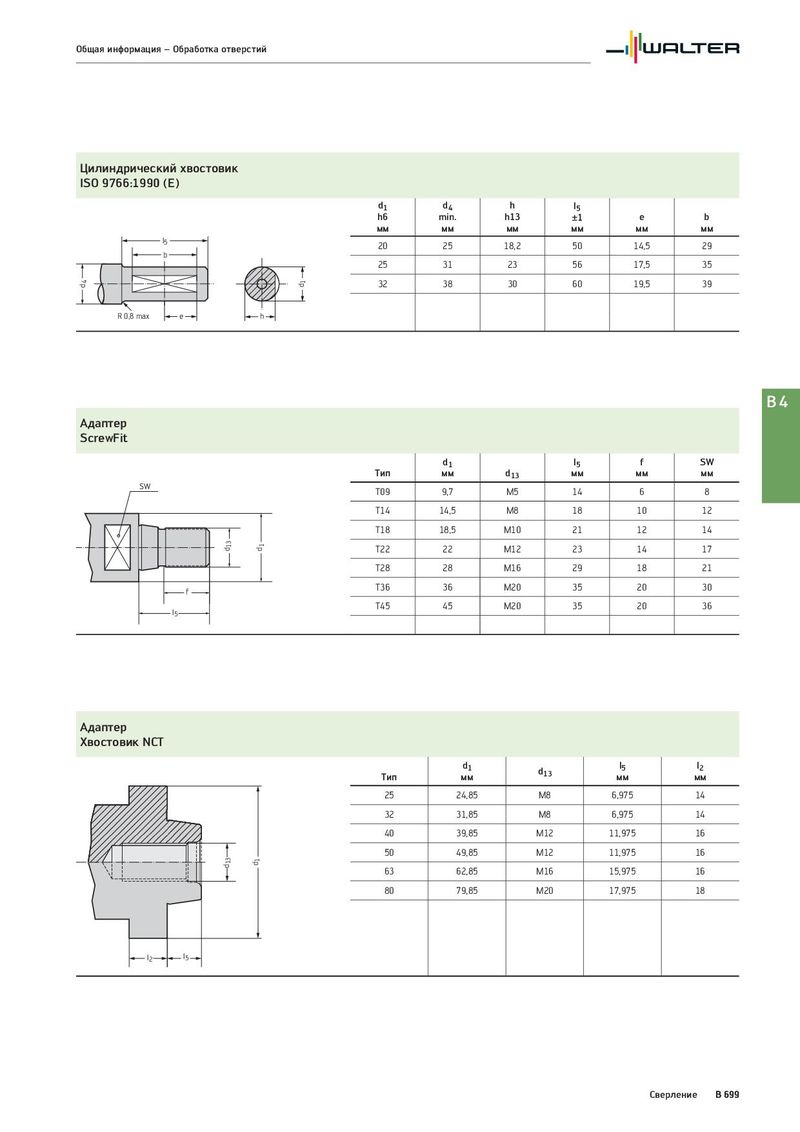

Общая информация – Обработка отверстий Цилиндрический хвостовик ISO 9766:1990 (E) d1 d4 h l5 h6 min. h13 ±1 e b мм мм мм мм мм мм l5 20 25 18,2 50 14,5 29 b 25 31 23 56 17,5 35 d4 d1 32 38 30 60 19,5 39 R 0,8 max e h B4 Адаптер ScrewFit d1 l5 f SW Тип мм d13 мм мм мм SW T09 9,7 M5 14 6 8 T14 14,5 M8 18 10 12 T18 18,5 M10 21 12 14 d13 d1 T22 22 M12 23 14 17 T28 28 M16 29 18 21 f T36 36 M20 35 20 30 l5 T45 45 M20 35 20 36 Адаптер Хвостовик NCT d1 d13 l5 l2 Тип мм мм мм 25 24,85 M8 6,975 14 32 31,85 M8 6,975 14 40 39,85 M12 11,975 16 50 49,85 M12 11,975 16 d13 d1 63 62,85 M16 15,975 16 80 79,85 M20 17,975 18 l2 l5 Сверление B 699
