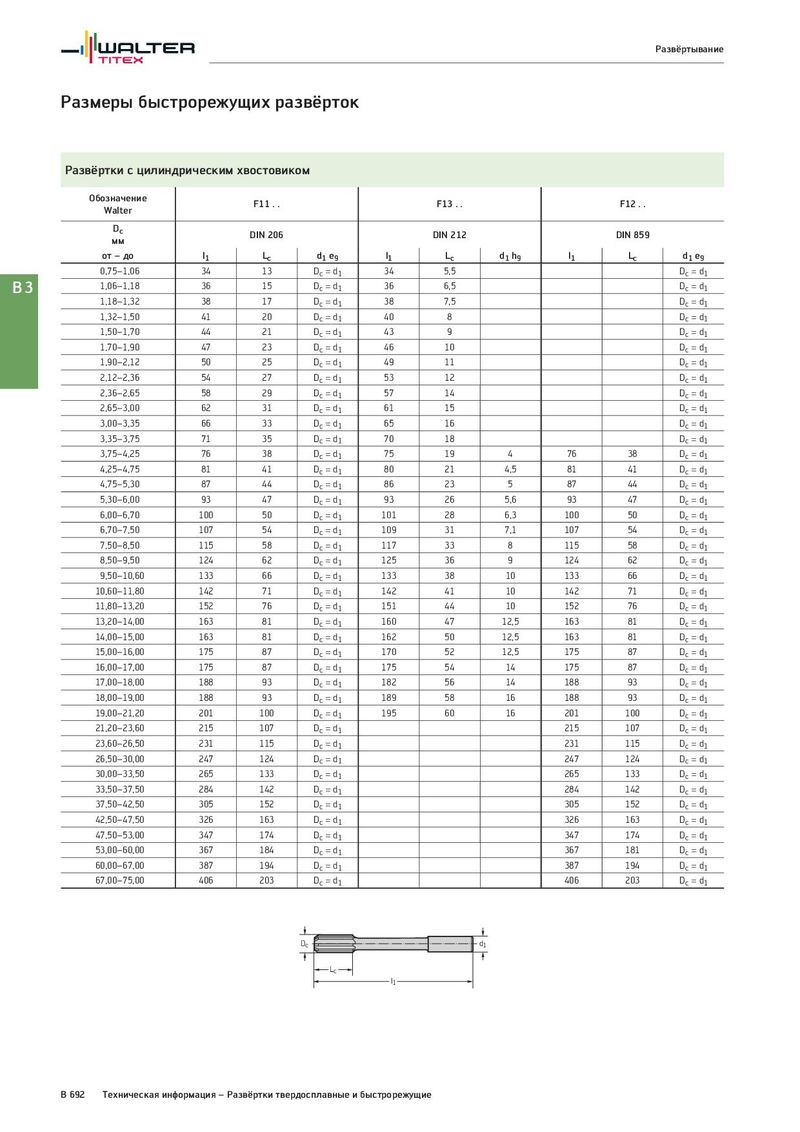

Общий каталог Walter 2017 - страница 1206

Развёртывание Размеры быстрорежущих развёрток Развёртки с цилиндрическим хвостовиком Обозначение F11 . . F13 . . F12 . . Walter Dc DIN 206 DIN 212 DIN 859 мм от – до l1 Lc d1 e9 l1 Lc d1 h9 l1 Lc d1 e9 0,75–1,06 34 13 Dc = d1 34 5,5 Dc = d1 B3 1,06–1,18 36 15 Dc = d1 36 6,5 Dc = d1 1,18–1,32 38 17 Dc = d1 38 7,5 Dc = d1 1,32–1,50 41 20 Dc = d1 40 8 Dc = d1 1,50–1,70 44 21 Dc = d1 43 9 Dc = d1 1,70–1,90 47 23 Dc = d1 46 10 Dc = d1 1,90–2,12 50 25 Dc = d1 49 11 Dc = d1 2,12–2,36 54 27 Dc = d1 53 12 Dc = d1 2,36–2,65 58 29 Dc = d1 57 14 Dc = d1 2,65–3,00 62 31 Dc = d1 61 15 Dc = d1 3,00–3,35 66 33 Dc = d1 65 16 Dc = d1 3,35–3,75 71 35 Dc = d1 70 18 Dc = d1 3,75–4,25 76 38 Dc = d1 75 19 4 76 38 Dc = d1 4,25–4,75 81 41 Dc = d1 80 21 4,5 81 41 Dc = d1 4,75–5,30 87 44 Dc = d1 86 23 5 87 44 Dc = d1 5,30–6,00 93 47 Dc = d1 93 26 5,6 93 47 Dc = d1 6,00–6,70 100 50 Dc = d1 101 28 6,3 100 50 Dc = d1 6,70–7,50 107 54 Dc = d1 109 31 7,1 107 54 Dc = d1 7,50–8,50 115 58 Dc = d1 117 33 8 115 58 Dc = d1 8,50–9,50 124 62 Dc = d1 125 36 9 124 62 Dc = d1 9,50–10,60 133 66 Dc = d1 133 38 10 133 66 Dc = d1 10,60–11,80 142 71 Dc = d1 142 41 10 142 71 Dc = d1 11,80–13,20 152 76 Dc = d1 151 44 10 152 76 Dc = d1 13,20–14,00 163 81 Dc = d1 160 47 12,5 163 81 Dc = d1 14,00–15,00 163 81 Dc = d1 162 50 12,5 163 81 Dc = d1 15,00–16,00 175 87 Dc = d1 170 52 12,5 175 87 Dc = d1 16,00–17,00 175 87 Dc = d1 175 54 14 175 87 Dc = d1 17,00–18,00 188 93 Dc = d1 182 56 14 188 93 Dc = d1 18,00–19,00 188 93 Dc = d1 189 58 16 188 93 Dc = d1 19,00–21,20 201 100 Dc = d1 195 60 16 201 100 Dc = d1 21,20–23,60 215 107 Dc = d1 215 107 Dc = d1 23,60–26,50 231 115 Dc = d1 231 115 Dc = d1 26,50–30,00 247 124 Dc = d1 247 124 Dc = d1 30,00–33,50 265 133 Dc = d1 265 133 Dc = d1 33,50–37,50 284 142 Dc = d1 284 142 Dc = d1 37,50–42,50 305 152 Dc = d1 305 152 Dc = d1 42,50–47,50 326 163 Dc = d1 326 163 Dc = d1 47,50–53,00 347 174 Dc = d1 347 174 Dc = d1 53,00–60,00 367 184 Dc = d1 367 181 Dc = d1 60,00–67,00 387 194 Dc = d1 387 194 Dc = d1 67,00–75,00 406 203 Dc = d1 406 203 Dc = d1 Dc d1 Lc l1 B 692 Техническая информация – Развёртки твердосплавные и быстрорежущие
