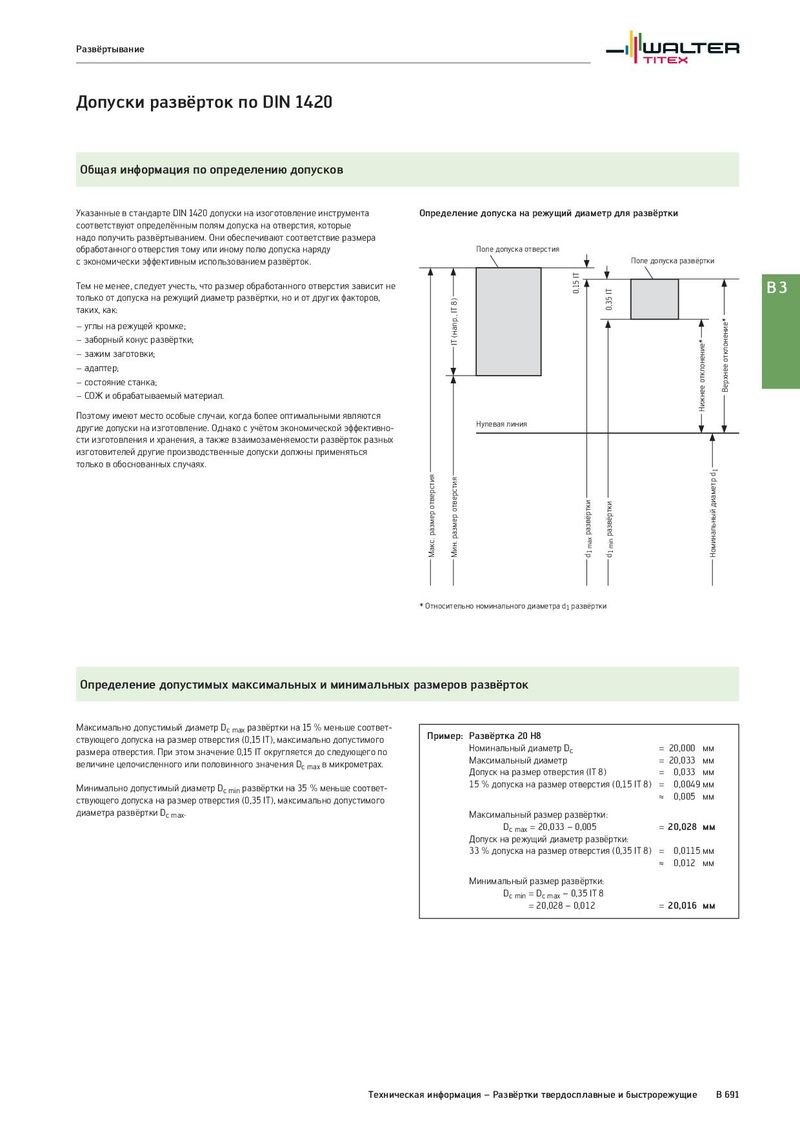

Развёртывание Допуски развёрток по DIN 1420 Общая информация по определению допусков Указанные в стандарте DIN 1420 допуски на изоготовление инструмента Определение допуска на режущий диаметр для развёртки соответствуют определённым полям допуска на отверстия, которые надо получить развёртыванием. Они обеспечивают соответствие размера обработанного отверстия тому или иному полю допуска наряду Поле допуска отверстия с экономически эффективным использованием развёрток. Поле допуска развёртки Тем не менее, следует учесть, что размер обработанного отверстия зависит не 0,15 IT 0,35 IT B3 только от допуска на режущий диаметр развёртки, но и от других факторов, IT (напр., IT 8) таких, как: − углы на режущей кромке; Верхнее отклонение* − заборный конус развёртки; Нижнее отклонение* − зажим заготовки; − адаптер; − состояние станка; − СОЖ и обрабатываемый материал. Поэтому имеют место особые случаи, когда более оптимальными являются другие допуски на изготовление. Однако c учётом экономической эффективно- Нулевая линия сти изготовления и хранения, а также взаимозаменяемости развёрток разных изготовителей другие производственные допуски должны применяться только в обоснованных случаях. Макс. размер отверстия d1 Мин. размер отверстия d1 max развёртки d1 min развёртки Номинальный диаметр * Относительно номинального диаметра d1 развёртки Определение допустимых максимальных и минимальных размеров развёрток Максимально допустимый диаметр Dc max развёртки на 15 % меньше соответ- Пример: Развёртка 20 H8 ствующего допуска на размер отверстия (0,15 IT), максимально допустимого размера отверстия. При этом значение 0,15 IT округляется до следующего по Номинальный диаметр Dc = 20,000 мм величине целочисленного или половинного значения Dc max в микрометрах. Максимальный диаметр = 20,033 мм Допуск на размер отверстия (IT 8) = 0,033 мм Минимально допустимый диаметр Dc min развёртки на 35 % меньше соответ- 15 % допуска на размер отверстия (0,15 IT 8) = 0,0049 мм ствующего допуска на размер отверстия (0,35 IT), максимально допустимого ≈ 0,005 мм диаметра развёртки Dc max. Максимальный размер развёртки: Dc max = 20,033 – 0,005 = 20,028 мм Допуск на режущий диаметр развёртки: 33 % допуска на размер отверстия (0,35 IT 8) = 0,0115 мм ≈ 0,012 мм Минимальный размер развёртки: Dc min = Dc max – 0,35 IT 8 = 20,028 – 0,012 = 20,016 мм Техническая информация – Развёртки твердосплавные и быстрорежущие B 691
