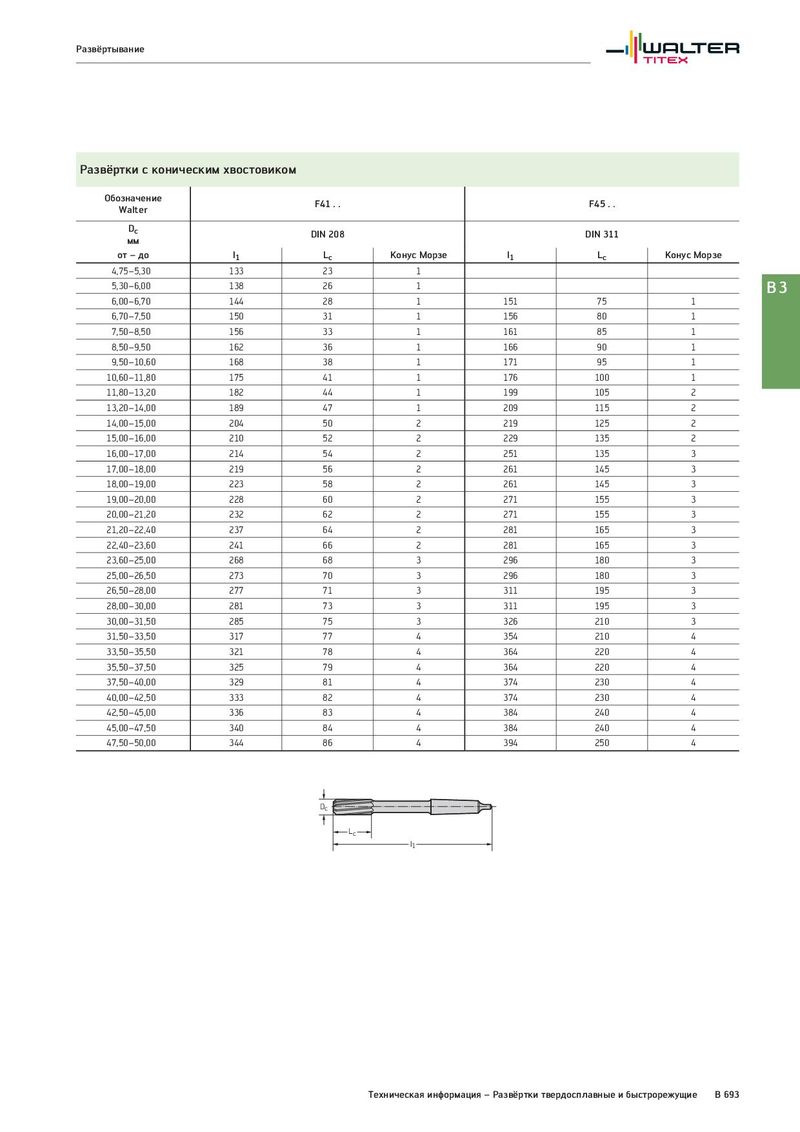

Развёртывание Развёртки с коническим хвостовиком Обозначение F41 . . F45 . . Walter Dc DIN 208 DIN 311 мм от – до l1 Lc Конус Морзе l1 Lc Конус Морзе 4,75–5,30 133 23 1 5,30–6,00 138 26 1 B3 6,00–6,70 144 28 1 151 75 1 6,70–7,50 150 31 1 156 80 1 7,50–8,50 156 33 1 161 85 1 8,50–9,50 162 36 1 166 90 1 9,50–10,60 168 38 1 171 95 1 10,60–11,80 175 41 1 176 100 1 11,80–13,20 182 44 1 199 105 2 13,20–14,00 189 47 1 209 115 2 14,00–15,00 204 50 2 219 125 2 15,00–16,00 210 52 2 229 135 2 16,00–17,00 214 54 2 251 135 3 17,00–18,00 219 56 2 261 145 3 18,00–19,00 223 58 2 261 145 3 19,00–20,00 228 60 2 271 155 3 20,00–21,20 232 62 2 271 155 3 21,20–22,40 237 64 2 281 165 3 22,40–23,60 241 66 2 281 165 3 23,60–25,00 268 68 3 296 180 3 25,00–26,50 273 70 3 296 180 3 26,50–28,00 277 71 3 311 195 3 28,00–30,00 281 73 3 311 195 3 30,00–31,50 285 75 3 326 210 3 31,50–33,50 317 77 4 354 210 4 33,50–35,50 321 78 4 364 220 4 35,50–37,50 325 79 4 364 220 4 37,50–40,00 329 81 4 374 230 4 40,00–42,50 333 82 4 374 230 4 42,50–45,00 336 83 4 384 240 4 45,00–47,50 340 84 4 384 240 4 47,50–50,00 344 86 4 394 250 4 Dc Lc l1 Техническая информация – Развёртки твердосплавные и быстрорежущие B 693
