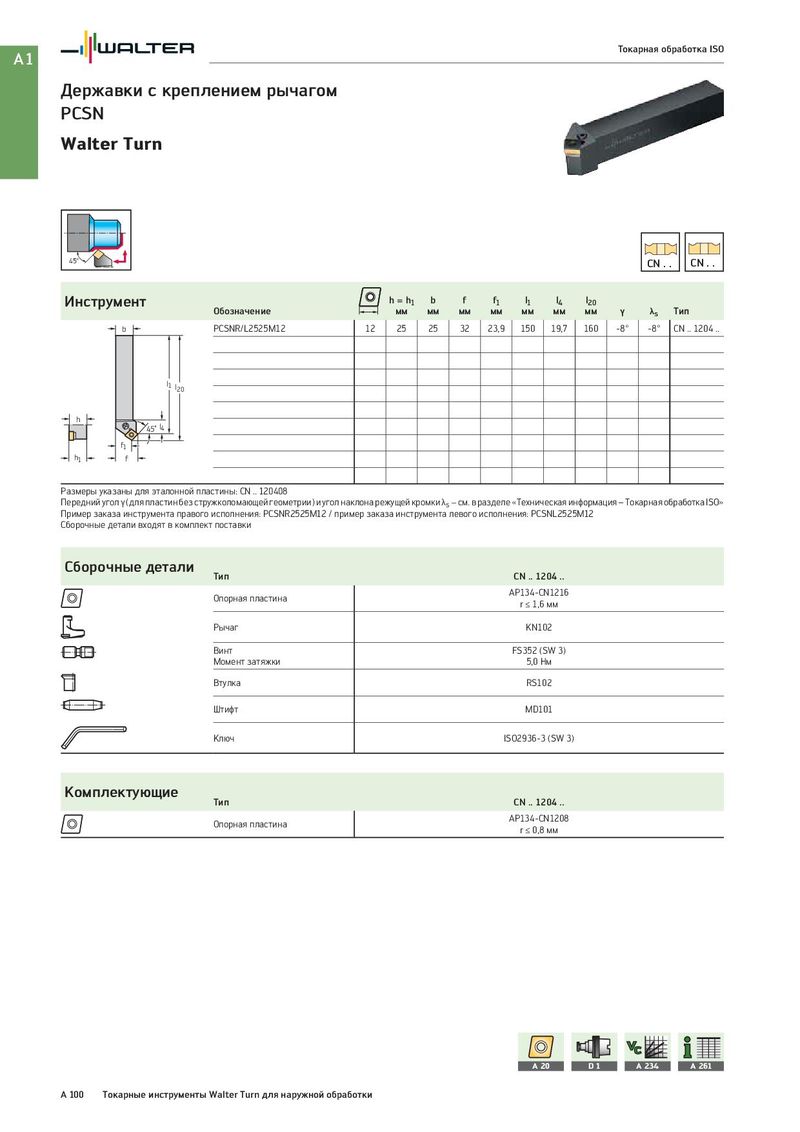

A1 Токарная обработка ISO Державки с креплением рычагом PCSN Walter Turn 45° CN . . CN . . Инструмент h = h1 b f f1 l1 l4 l20 Обозначение мм мм мм мм мм мм мм γ λs Тип b PCSNR/L2525M12 12 25 25 32 23,9 150 19,7 160 -8° -8° CN .. 1204 .. l1 l20 h 45˚ l4 f1 h1 f Размеры указаны для эталонной пластины: CN .. 120408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: PCSNR2525M12 / пример заказа инструмента левого исполнения: PCSNL2525M12 Сборочные детали входят в комплект поставки Сборочные детали Тип CN .. 1204 .. Опорная пластина AP134-CN1216 r ≤ 1,6 мм Рычаг KN102 Винт FS352 (SW 3) Момент затяжки 5,0 Нм Втулка RS102 Штифт MD101 Ключ ISO2936-3 (SW 3) Комплектующие Тип CN .. 1204 .. Опорная пластина AP134-CN1208 r ≤ 0,8 мм A 20 D1 A 234 A 261 A 100 Токарные инструменты Walter Turn для наружной обработки
