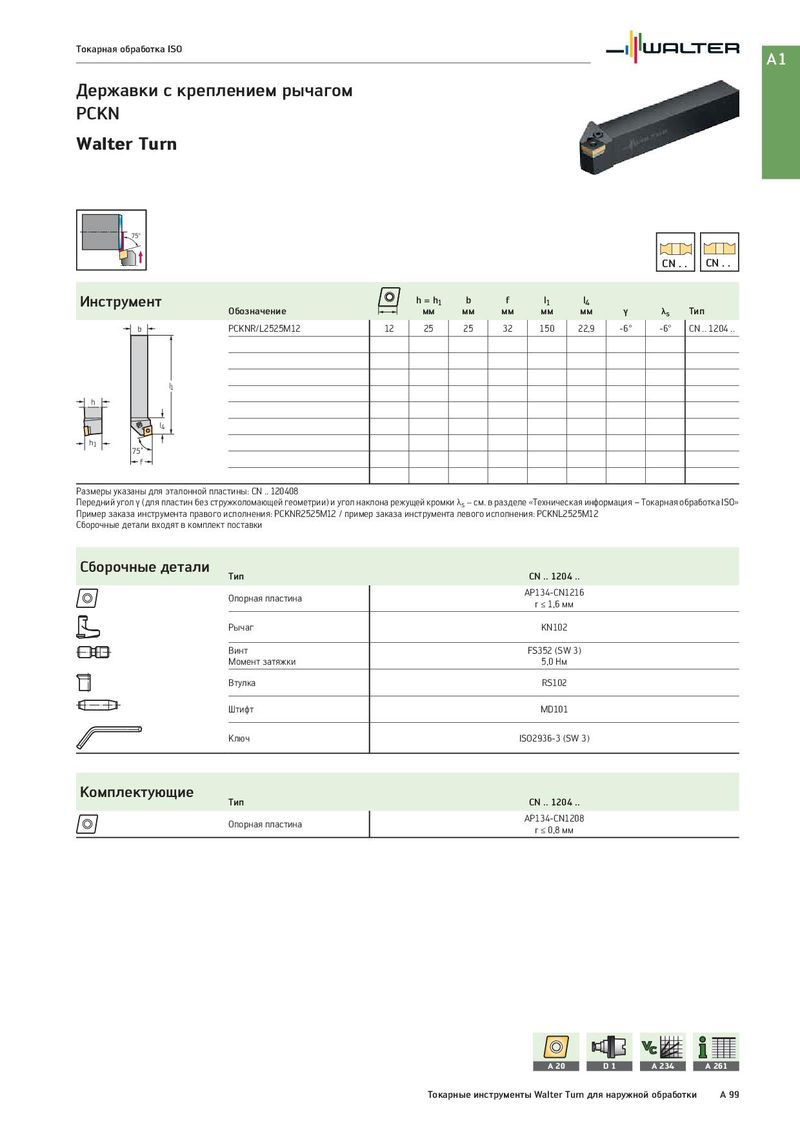

Токарная обработка ISO A1 Державки с креплением рычагом PCKN Walter Turn 75° CN . . CN . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b PCKNR/L2525M12 12 25 25 32 150 22,9 -6° -6° CN .. 1204 .. l1 h l4 h1 75˚ f Размеры указаны для эталонной пластины: CN .. 120408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: PCKNR2525M12 / пример заказа инструмента левого исполнения: PCKNL2525M12 Сборочные детали входят в комплект поставки Сборочные детали Тип CN .. 1204 .. Опорная пластина AP134-CN1216 r ≤ 1,6 мм Рычаг KN102 Винт FS352 (SW 3) Момент затяжки 5,0 Нм Втулка RS102 Штифт MD101 Ключ ISO2936-3 (SW 3) Комплектующие Тип CN .. 1204 .. Опорная пластина AP134-CN1208 r ≤ 0,8 мм A 20 D1 A 234 A 261 Токарные инструменты Walter Turn для наружной обработки A 99
