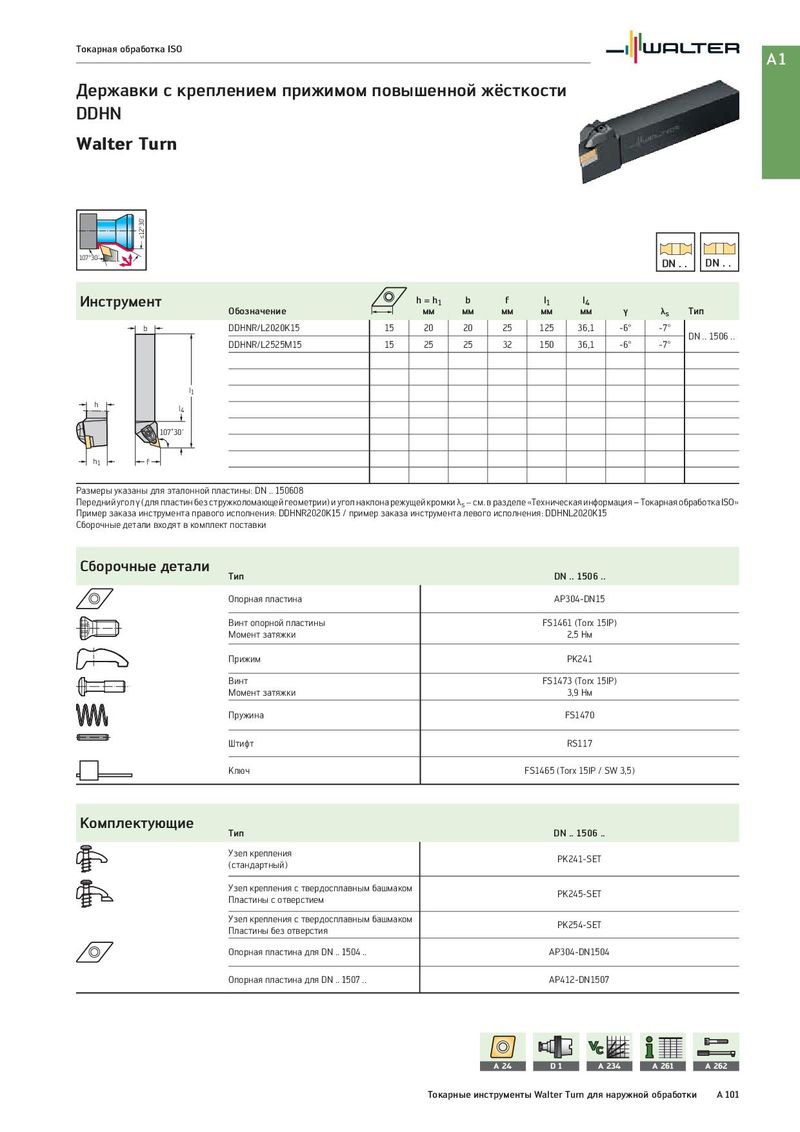

Токарная обработка ISO A1 Державки с креплением прижимом повышенной жёсткости DDHN Walter Turn ≤12°30‘ 107°30‘ DN . . DN . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b DDHNR/L2020K15 15 20 20 25 125 36,1 -6° -7° DN .. 1506 .. DDHNR/L2525M15 15 25 25 32 150 36,1 -6° -7° l1 h l4 107˚30' h1 f Размеры указаны для эталонной пластины: DN .. 150608 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: DDHNR2020K15 / пример заказа инструмента левого исполнения: DDHNL2020K15 Сборочные детали входят в комплект поставки Сборочные детали Тип DN .. 1506 .. Опорная пластина AP304-DN15 Винт опорной пластины FS1461 (Torx 15IP) Момент затяжки 2,5 Нм Прижим PK241 Винт FS1473 (Torx 15IP) Момент затяжки 3,9 Нм Пружина FS1470 Штифт RS117 Ключ FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип DN .. 1506 .. Узел крепления PK241-SET (стандартный) Узел крепления с твердосплавным башмаком PK245-SET Пластины с отверстием Узел крепления с твердосплавным башмаком PK254-SET Пластины без отверстия Опорная пластина для DN .. 1504 .. AP304-DN1504 Опорная пластина для DN .. 1507 .. AP412-DN1507 A 24 D1 A 234 A 261 A 262 Токарные инструменты Walter Turn для наружной обработки A 101
