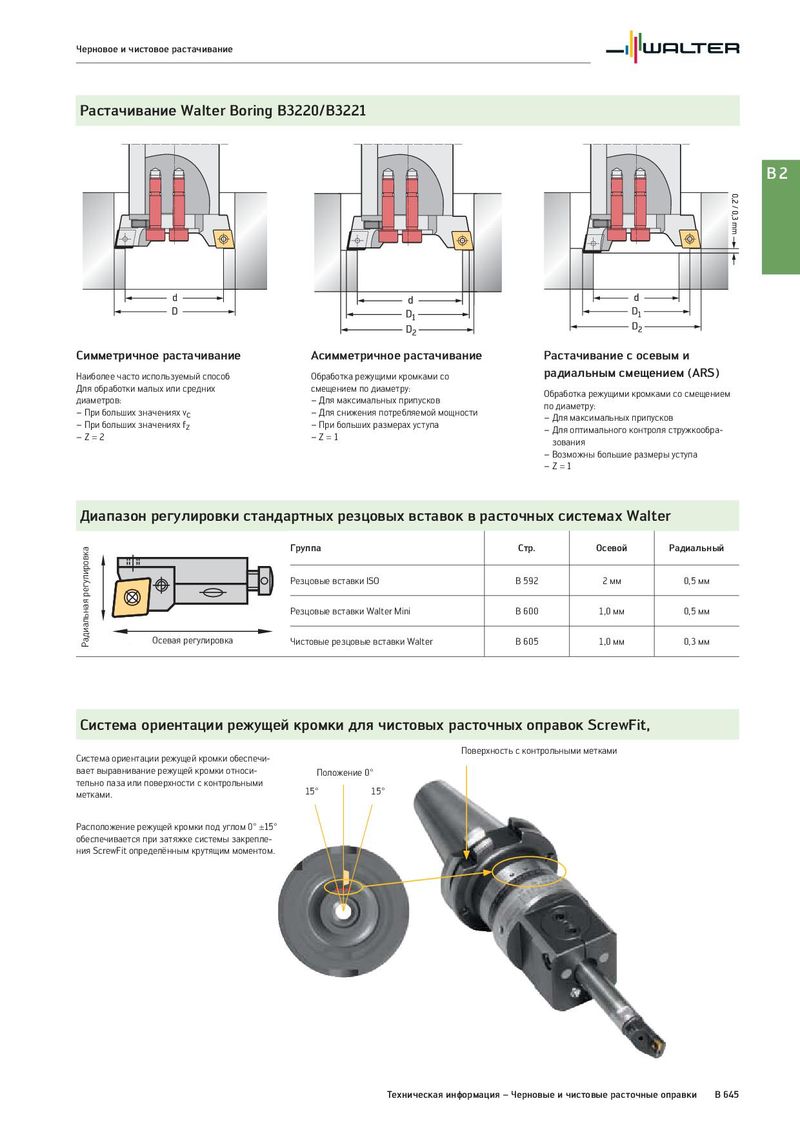

Черновое и чистовое растачивание Растачивание Walter Boring B3220/B3221 B2 Симметричное растачивание Асимметричное растачивание Растачивание с осевым и Наиболее часто используемый способ Обработка режущими кромками со радиальным смещением (ARS) Для обработки малых или средних смещением по диаметру: Обработка режущими кромками со смещением диаметров: – Для максимальных припусков по диаметру: – При больших значениях vc – Для снижения потребляемой мощности – Для максимальных припусков – При больших значениях fz – При больших размерах уступа – Для оптимального контроля стружкообра- –Z=2 –Z=1 зования – Возможны большие размеры уступа –Z=1 Диапазон регулировки стандартных резцовых вставок в расточных системах Walter Радиальная регулировка Группа Стр. Осевой Радиальный Резцовые вставки ISO B 592 2 мм 0,5 мм Резцовые вставки Walter Mini B 600 1,0 мм 0,5 мм Осевая регулировка Чистовые резцовые вставки Walter B 605 1,0 мм 0,3 мм Система ориентации режущей кромки для чистовых расточных оправок ScrewFit, Система ориентации режущей кромки обеспечи- Поверхность с контрольными метками вает выравнивание режущей кромки относи- Положение 0° тельно паза или поверхности с контрольными 15° 15° метками. Расположение режущей кромки под углом 0° ±15° обеспечивается при затяжке системы закрепле- ния ScrewFit определённым крутящим моментом. Техническая информация – Черновые и чистовые расточные оправки B 645
