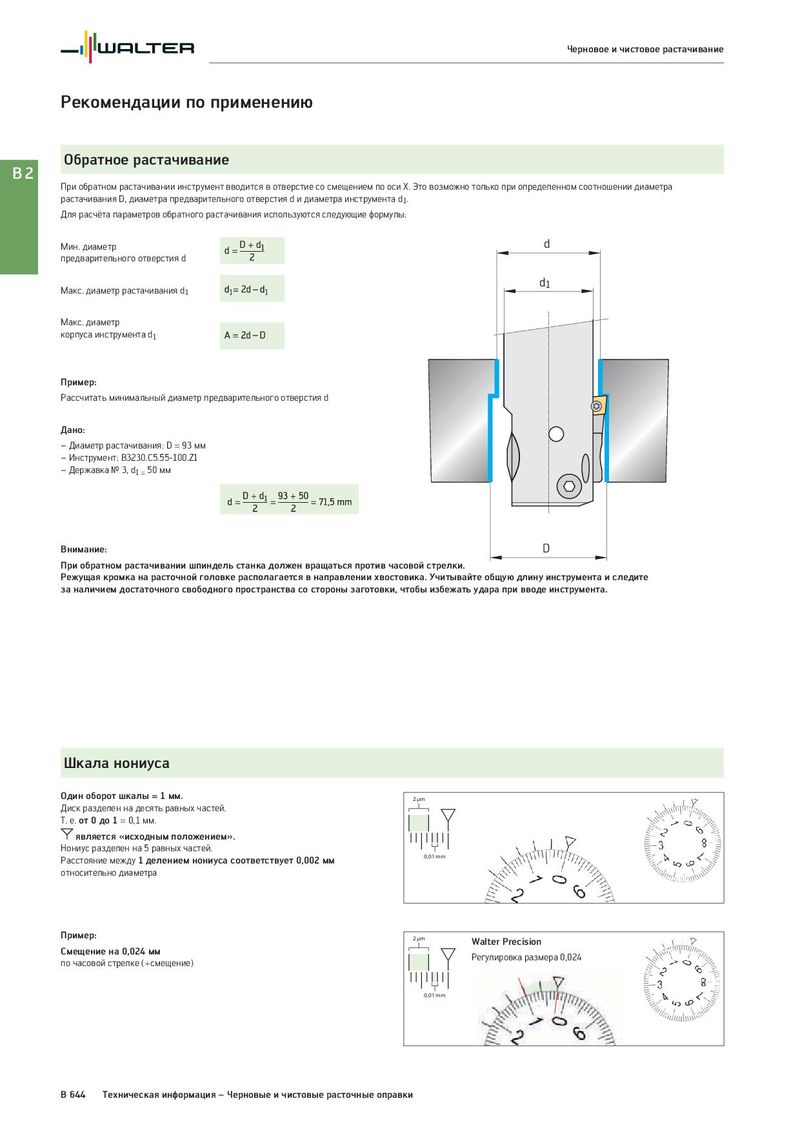

Черновое и чистовое растачивание Рекомендации по применению Обратное растачивание B2 При обратном растачивании инструмент вводится в отверстие со смещением по оси X. Это возможно только при определенном соотношении диаметра растачивания D, диаметра предварительного отверстия d и диаметра инструмента d1. Для расчёта параметров обратного растачивания используются следующие формулы: Мин. диаметр d предварительного отверстия d Макс. диаметр растачивания d1 d1 Макс. диаметр корпуса инструмента d1 Пример: Рассчитать минимальный диаметр предварительного отверстия d Дано: – Диаметр растачивания: D = 93 мм – Инструмент: B3230.C5.55-100.Z1 – Державка № 3, d1 = 50 мм Внимание: D При обратном растачивании шпиндель станка должен вращаться против часовой стрелки. Режущая кромка на расточной головке располагается в направлении хвостовика. Учитывайте общую длину инструмента и следите за наличием достаточного свободного пространства со стороны заготовки, чтобы избежать удара при вводе инструмента. Шкала нониуса Один оборот шкалы = 1 мм. 2 μm Диск разделен на десять равных частей. Т. е. от 0 до 1 = 0,1 мм. является «исходным положением». Нониус разделен на 5 равных частей. Расстояние между 1 делением нониуса соответствует 0,002 мм 0,01 mm относительно диаметра Пример: 2 μm Walter Precision Смещение на 0,024 мм Регулировка размера 0,024 по часовой стрелке (+смещение) 0,01 mm B 644 Техническая информация – Черновые и чистовые расточные оправки
