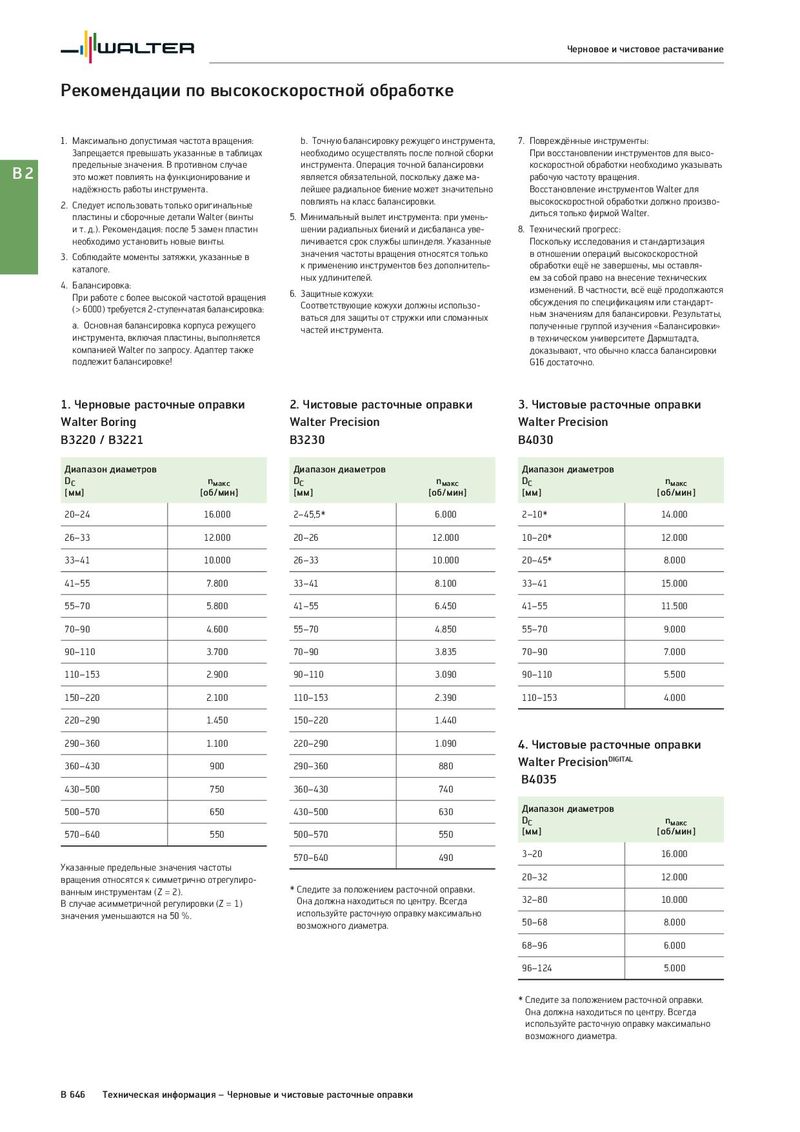

Черновое и чистовое растачивание Рекомендации по высокоскоростной обработке 1. Максимально допустимая частота вращения: b. Точную балансировку режущего инструмента, 7. Повреждённые инструменты: Запрещается превышать указанные в таблицах необходимо осуществлять после полной сборки При восстановлении инструментов для высо- B2 предельные значения. В противном случае инструмента. Операция точной балансировки коскоростной обработки необходимо указывать это может повлиять на функционирование и является обязательной, поскольку даже ма- рабочую частоту вращения. надёжность работы инструмента. лейшее радиальное биение может значительно Восстановление инструментов Walter для 2. Следует использовать только оригинальные повлиять на класс балансировки. высокоскоростной обработки должно произво- пластины и сборочные детали Walter (винты 5. Минимальный вылет инструмента: при умень- диться только фирмой Walter. и т. д.). Рекомендация: после 5 замен пластин шении радиальных биений и дисбаланса уве- 8. Технический прогресс: необходимо установить новые винты. личивается срок службы шпинделя. Указанные Поскольку исследования и стандартизация 3. Соблюдайте моменты затяжки, указанные в значения частоты вращения относятся только в отношении операций высокоскоростной каталоге. к применению инструментов без дополнитель- обработки ещё не завершены, мы оставля- 4. Балансировка: ных удлинителей. ем за собой право на внесение технических При работе с более высокой частотой вращения 6. Защитные кожухи: изменений. В частности, всё ещё продолжаются (> 6000) требуется 2-ступенчатая балансировка: Соответствующие кожухи должны использо- обсуждения по спецификациям или стандарт- ваться для защиты от стружки или сломанных ным значениям для балансировки. Результаты, a. Основная балансировка корпуса режущего частей инструмента. полученные группой изучения «Балансировки» инструмента, включая пластины, выполняется в техническом университете Дармштадта, компанией Walter по запросу. Адаптер также доказывают, что обычно класса балансировки подлежит балансировке! G16 достаточно. 1. Черновые расточные оправки 2. Чистовые расточные оправки 3. Чистовые расточные оправки Walter Boring Walter Precision Walter Precision B3220 / B3221 B3230 B4030 Диапазон диаметров Диапазон диаметров Диапазон диаметров DC nмакс DC nмакс DC nмакс [мм] [об/мин] [мм] [об/мин] [мм] [об/мин] 20–24 16.000 2–45,5* 6.000 2–10* 14.000 26–33 12.000 20–26 12.000 10–20* 12.000 33–41 10.000 26–33 10.000 20–45* 8.000 41–55 7.800 33–41 8.100 33–41 15.000 55–70 5.800 41–55 6.450 41–55 11.500 70–90 4.600 55–70 4.850 55–70 9.000 90–110 3.700 70–90 3.835 70–90 7.000 110–153 2.900 90–110 3.090 90–110 5.500 150–220 2.100 110–153 2.390 110–153 4.000 220–290 1.450 150–220 1.440 290–360 1.100 220–290 1.090 4. Чистовые расточные оправки 360–430 900 290–360 880 Walter PrecisionDIGITAL B4035 430–500 750 360–430 740 500–570 650 430–500 630 Диапазон диаметров DC nмакс 570–640 550 500–570 550 [мм] [об/мин] 570–640 490 3–20 16.000 Указанные предельные значения частоты вращения относятся к симметрично отрегулиро- 20–32 12.000 ванным инструментам (Z = 2). * Следите за положением расточной оправки. В случае асимметричной регулировки (Z = 1) Она должна находиться по центру. Всегда 32–80 10.000 значения уменьшаются на 50 %. используйте расточную оправку максимально возможного диаметра. 50–68 8.000 68–96 6.000 96–124 5.000 * Следите за положением расточной оправки. Она должна находиться по центру. Всегда используйте расточную оправку максимально возможного диаметра. B 646 Техническая информация – Черновые и чистовые расточные оправки
